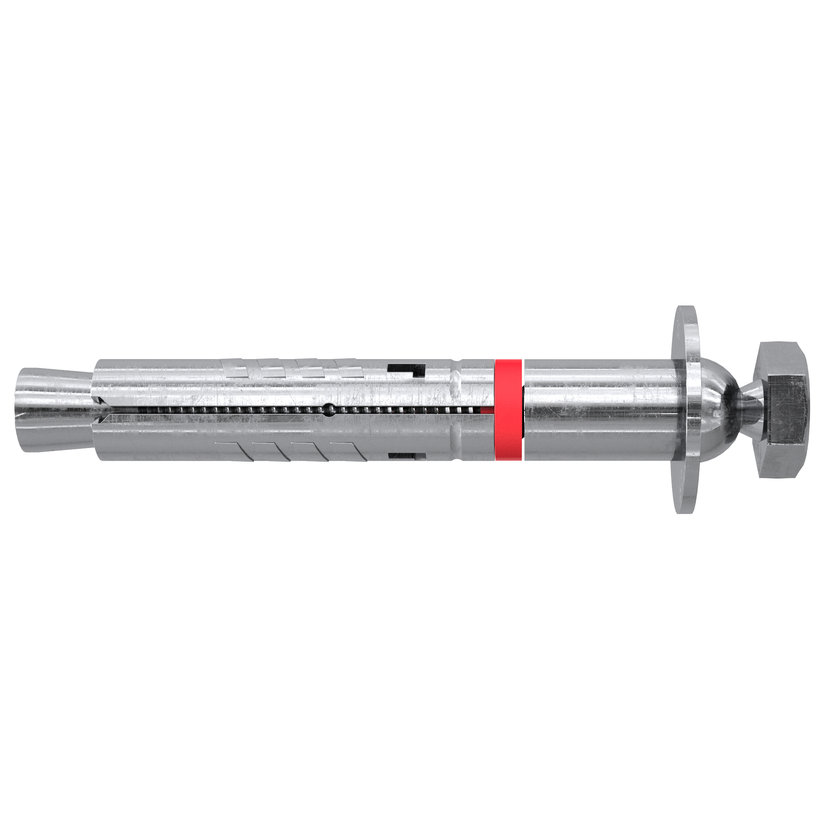

Fischer Kotva pro velká zatížení TA M8 BP s bezpečnostní hlavou

Kotva pro velká zatížení TA M8 BP s bezpečnostní hlavou

Kotva s rozpínáním do tří stran pro velká zatížení s malou vzdáleností k okraji.

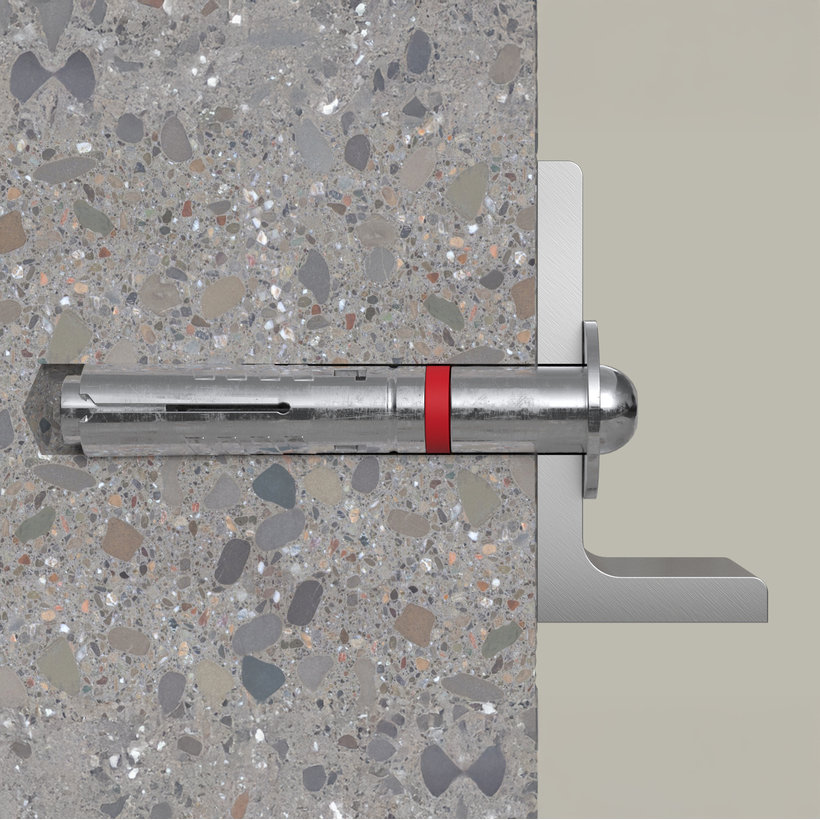

Fischer kotva pro velká zatížení TA M-BP se vyrábí z galvanicky zinkované oceli a je určená pro časově úspornou předsazenou montáž. Tato modifikace kotvy TA M je výjimečně vhodná k upevnění předmětů, které se mohou stát předmětem krádeže nebo vandalismu jako jsou lavičky, mříže nebo stojany na kola. Při montáži je kužel vtažen do pláště kotvy a zapře ho o stěnu vyvrtaného otvoru. Plášť kotvy s rozpíná do tří stran a napětí se v kotevním podkladu šíří stejnoměrně, takže je možné umístění blízko k okraji. Při dosažení optimálního utahovacího momentu během montáže kotvy dojde k ukroucení hlavy kotvy a zůstane pouze půlkulatá hlava bez drážky.



Vlastnosti:

• Jednoduchá montáž díky nízké námaze při osazování.
• Malé osové a okrajové vzdálenosti díky rovnoměrnému rozložení napětí.
• Upevňovaný předmět je chráněn proti demontáži a loupeži.

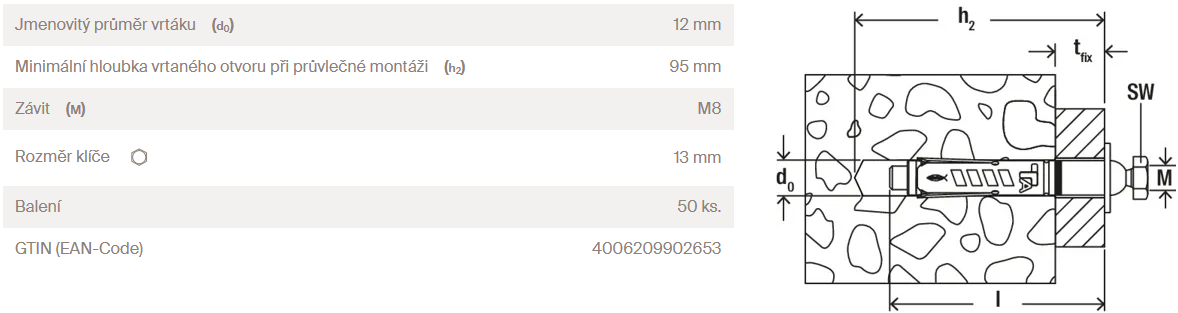

Technické údaje:

Výhody:

• Optimální tvar minimalizuje energii potřebnou pro osazení a tím umožňuje použití i v prostorově stísněných podmínkách. Tím je zajištěna uživatelsky přívětivá montáž.
• Trojnásobně rozepřené pouzdro umožňuje rovnoměrným rozložením zatížení minimální vzdálenosti od os a okrajů. Díky tomu lze TA M-T aplikovat s velkou flexibilitou.
• Verze TA M‑BP s bezpečnostní hlavou ztěžuje demontáž kotveného prvku při použití jako ochrana proti krádeži nebo vloupání.
• Demontovatelný šroubový spoj umožňuje demontáž z líce povrchu.

Aplikace:

• Ocelové konstrukce
• Madla
• Konzoly
• Žebříky
• Kabelové trasy
• Stroje
• Schodišťové stupně
• Vrata
• Fasády

Stavební materiály:

• Beton C20/25 až C50/60, tlačená zóna
• Beton C12/15
• Přírodní kámen s celistvou strukturou

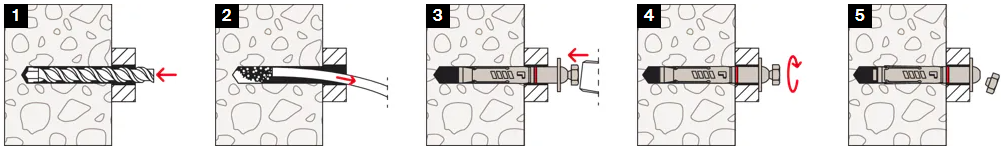

Princip funkce / montáž:

• Kotva TA M-T je vhodná pro průvlečnou montáž.
• Při působení utahovacího momentu dojde ke vtažení kuželu do rozpěrného pouzdra a tím dojde k ukotvení do stěny otvoru.
• Šestihranná hlava TA M-T BP se utahuje tak dlouho, dokud se neutrhne.

Instalace:
