Fischer Kotva pro velká zatížení FH II 12/10 S se šroubem

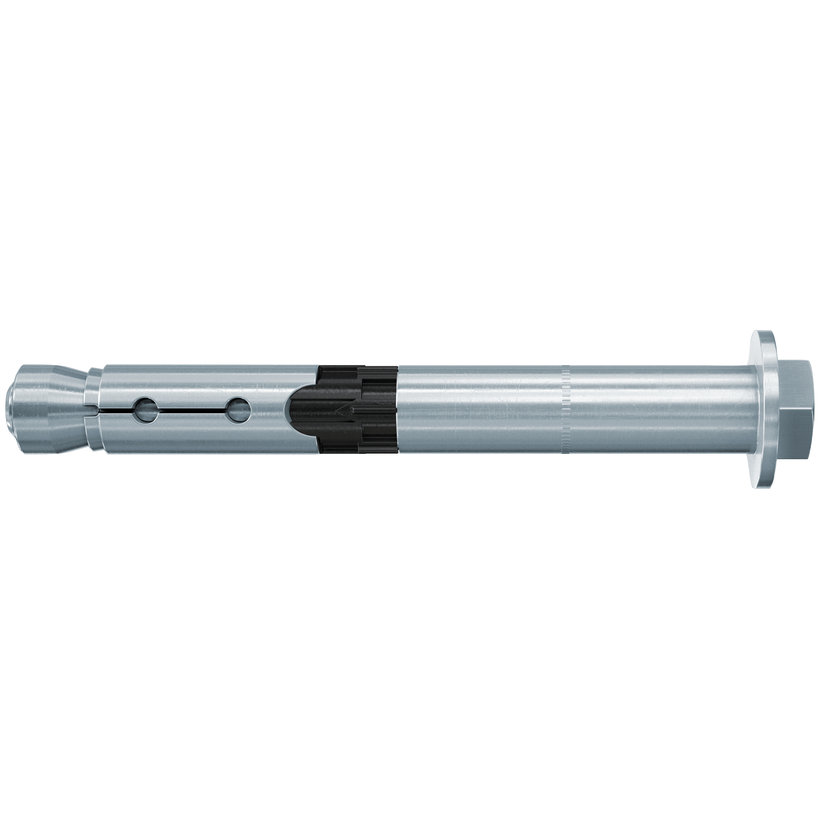

Kotva pro velká zatížení FH II 12/10 S se šroubem

Výkonná, bezpečná a vzhledná kotva pro nenápadné upevňování

Fischer kotva pro velká zatížení FH II-S je plášťová kotva se šestihrannou hlavou a vysokou smykovou únosností. Vyrábí se z galvanicky zinkované a nerezové oceli. Je vhodná k upevnění konzolí, ocelových konstrukcí či kabelových tras v tlačené i tažené zóně betonu. Evropské technické schválení umožňuje použít kotvu v seizmicky aktivních oblastech kategorií C1 a C2 a klasifikuje požární odolnost kotvy na R 120. Kotva je určená pro časově úspornou průvlečnou montáž. Při utahování předepsaným utahovacím momentem se kužel vtáhne do pláště kotvy a zapře ho proti stěně vyvrtaného otvoru. Černý plastový kroužek funguje jako deformační zóna, která kompenzuje prokluz kotvy při utahování a umožňuje kotvený předmět pevně přimknout ke kotevnímu podkladu.



Vlastnosti:

• Mezinárodně platný certifikát je zárukou vysoké bezpečnosti a zároveň dovoluje použít kotvu i v seismicky aktivních oblastech kategorií C1 a C2.
• Interakce mezi šroubem a pláštěm umožňuje přenést velké smykové zatížení, takže je možné snížit počet kotevních bodů.
• Díky propracovanému tvaru kotvy montáž nevyžaduje velkou fyzickou námahu a šetří tak energii montéra. Práce navíc postupuje podstatně rychleji.

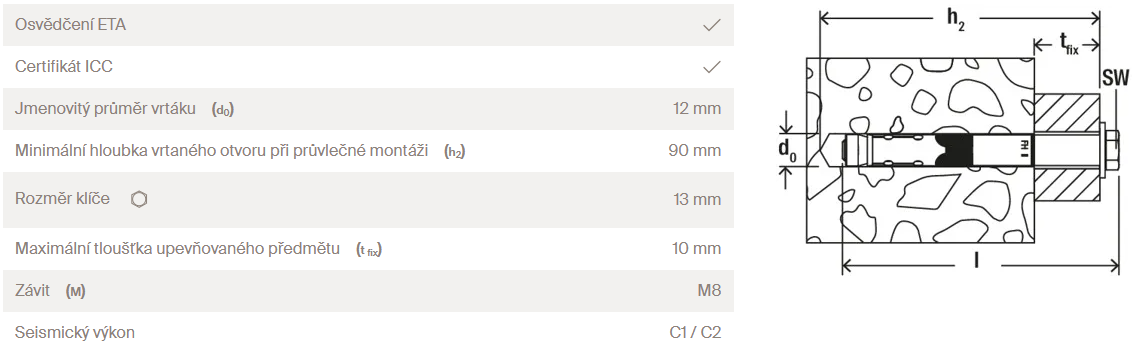

Technické údaje:

Výhody:

• Mezinárodní certifikáty garantují nejvyšší bezpečnost a ETA umožňuje použít kotvu pro aplikace v oblastech se seizmickým zatížením kategorií C1 a C2.
• Nízká hlava pro nenápadný kotevní bod.
• Spolupůsobení šroubu a pláště kotvy značně zvyšuje smykovou únosnost, a tak je možné snížit počet kotevních bodů.
• Optimalizovaný tvar kotvy šetří síly při jejím osazování.
• Schválení dovoluje použít kotvy do otvorů vyvrtaných dutým vrtákem s odsáváním.

Aplikace:

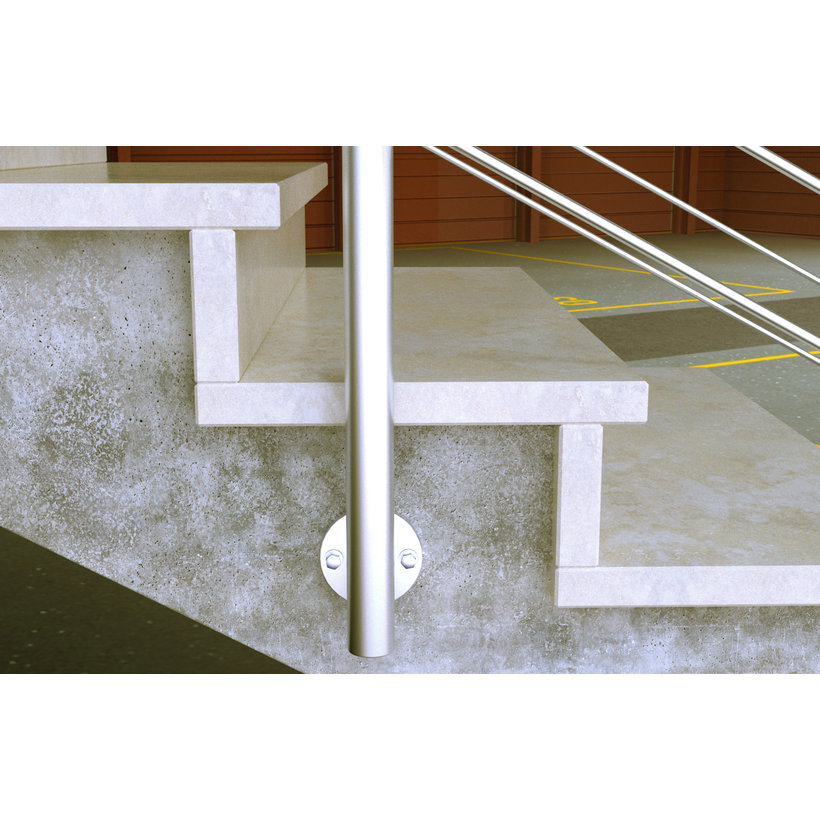

• Zábradlí
• Schodišťové stupně
• Konzoly

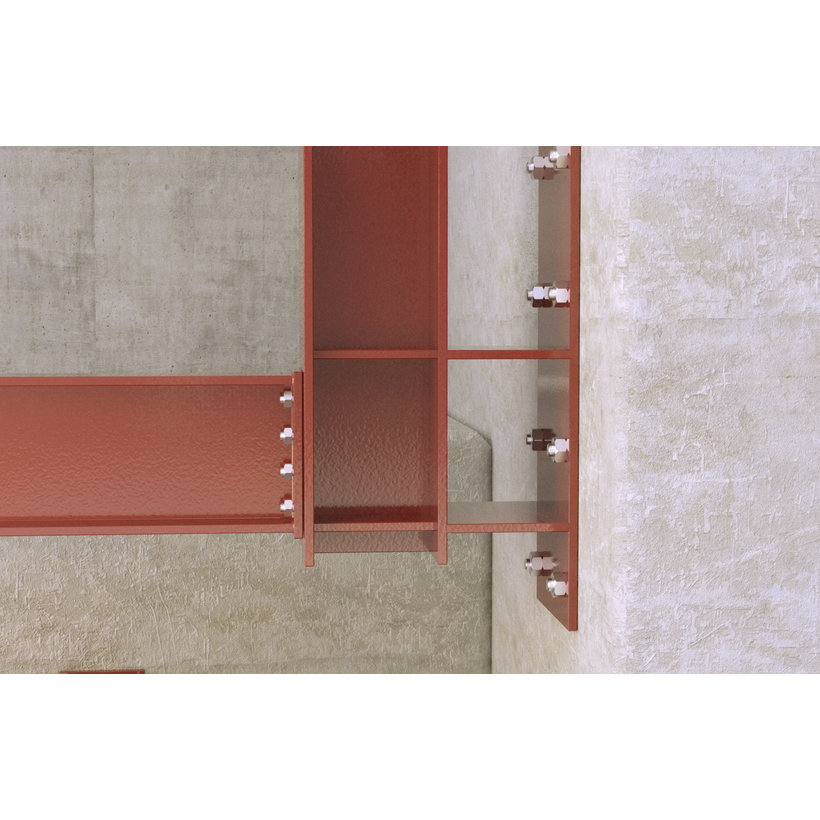

• Ocelové konstrukce
• Žebříky
• Kabelové trasy
• Stroje
• Vrata
• Fasády
• Mříže

Stavební materiály:

• Beton C20/25 až C50/60, tažená i tlačená zóna
• Beton C12/15
• Přírodní kámen s celistvou strukturou

Certifikáty:

• ETA-07/0025
• DoP No. 0197
• ESR-2691

Princip funkce / montáž:

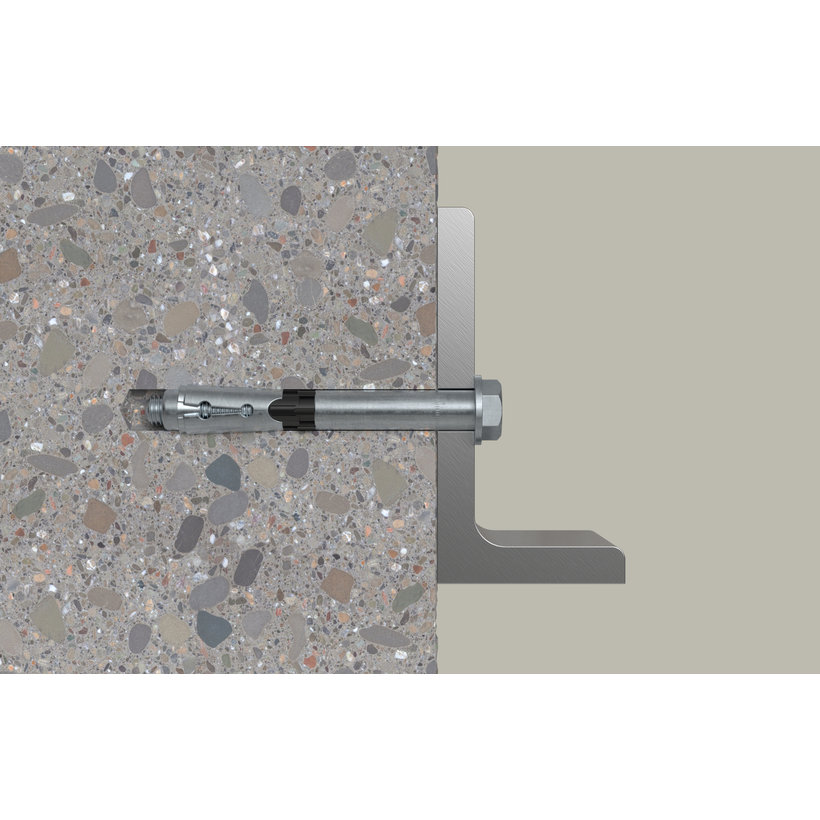

• Kotva FH II je vhodná pro průvlečnou montáž.
• Při působení utahovacího momentu dojde ke vtažení kuželu do rozpěrného pouzdra a tím dojde k zapření o stěny otvoru.
• Černý plastový kroužek zabraňuje protáčení při utahování kotvy a prokluz při utahování převádí do deformace, takže dochází k přitažení kotveného prvku ke kotevnímu podkladu.

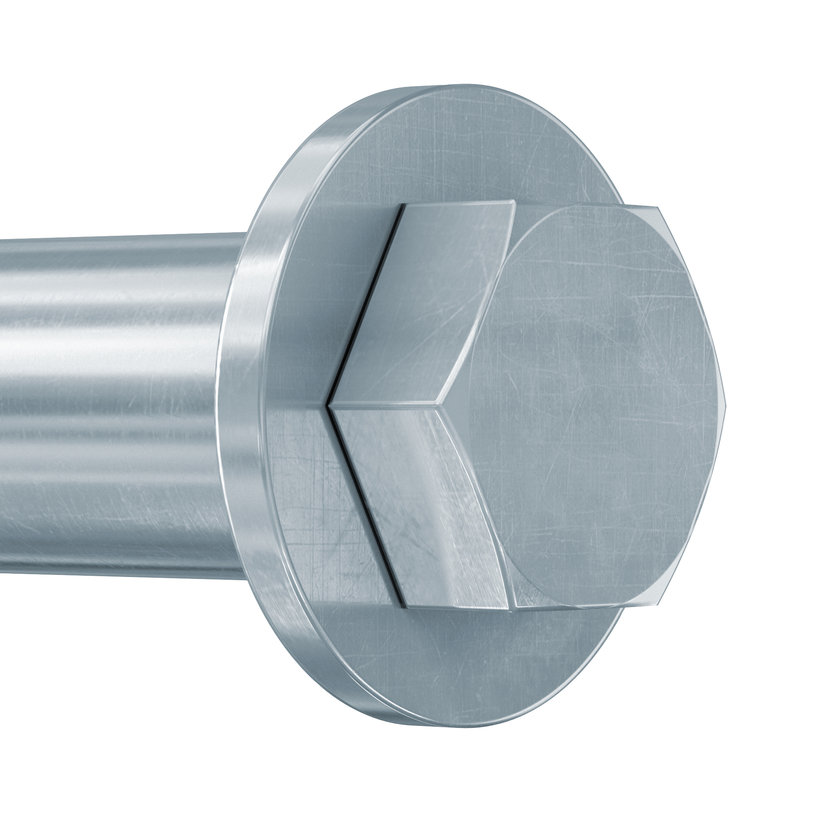

• Dodávané tvary hlav umožňují flexibilní použití:Zápustná hlava (typ SK pro montáže lícované s povrchem a montáže s následným zajištěním proti demontáži při krádeži), šestihranná hlava (typ S), verze se šroubem s maticí a podložkou (typ B) a s kloboučkovou maticí (typ H).

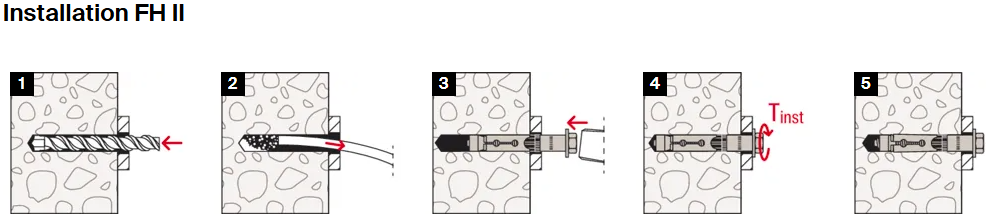

Montáž:

Zdroj obrázků: skupina podniků fischer
