Fischer Nosníková příchytka TKL M10

Nosníková příchytka TKL M10

Univerzální patní deska s navařenou maticí pro lehká zatížení

Patní desky fischer GPL jsou vhodné k upevnění potrubí pomocí objímky příslušného průměru. Na patním plechu je bodově navařená upevňovací matice. Desku lze upevnit na stavební konstrukci pomocí kotev nebo na montážní lištu s patřičnými montážními prvky. Povrchová úprava galvanickým pozinkováním poskytuje dostatečnou ochranu před korozivními vlivy ve vnitřními suchém prostředí.



Výhody:

• Princip příchytky TKL umožňuje upevnění bez vrtání či svařování.
• Utahovací šroub je upravený tak, aby nesklouzával z nosníku.
• VdS/FM/UL certifikáty jsou nezávislým potvrzením bezpečnosti a kvality výrobku.
• Robustní provedení příchytky TKL jí propůjčuje vysokou únosnost a stabilitu.
• TKL s upevňovacím šroubem se vyznačuje rychlou a snadnou montáží.
• TKL s průchozím otvorem je vhodná pro dodatečné výškové nastavení zavěšené závitové tyče.

Vlastnosti:

• TKL: Materiál: temperovaná litina EN-GJMB-350-10 dle DIN 1562
• Šroub: Materiál: Ocel 8.8 dle ISO 4017
• Matice: Materiál: Ocel dle ISO 4035, třída pevnosti 4
• SS-TKL: Materiál: Ocel DX51D (1.0226) dle EN 10214
• Zinkování:galvanické, min. 5 µm

Aplikácia:

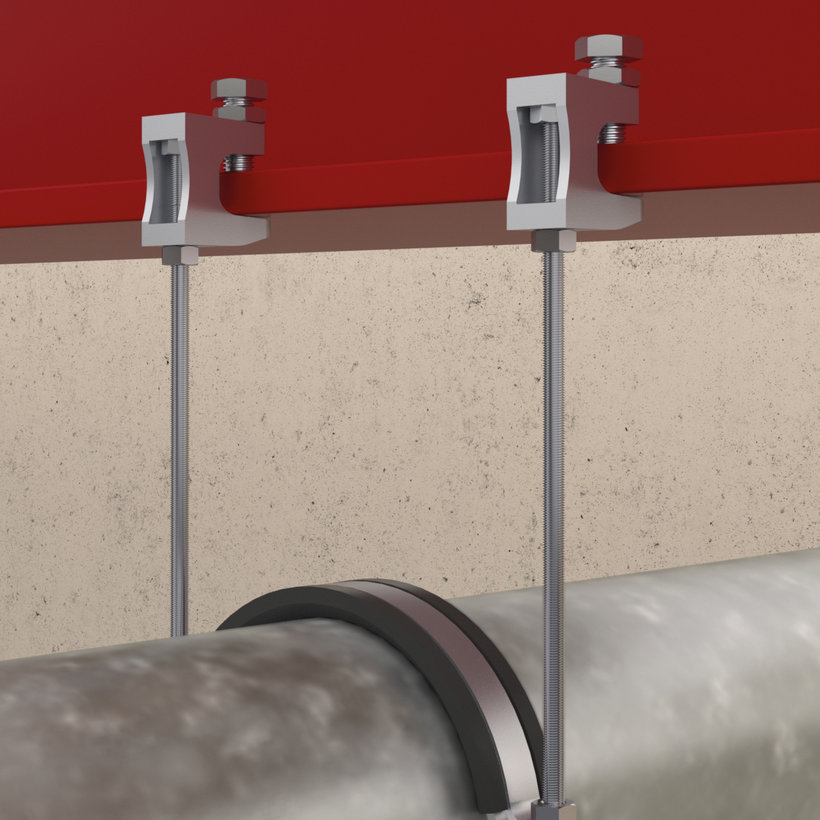

• Snadné upevnění připnutím na ocelový nosník
• Zabezpečovací pásek SS-TKL je požadován při upevnění potrubí od ø 65 mm s certifikací VdS

Certifikát:

• 3050473
• EX16429

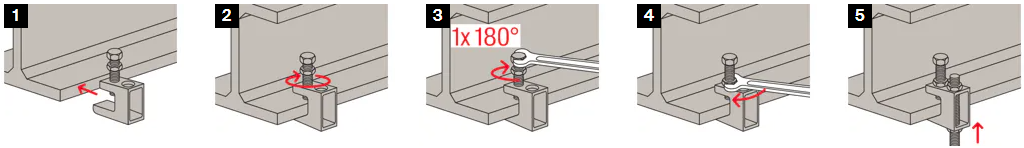

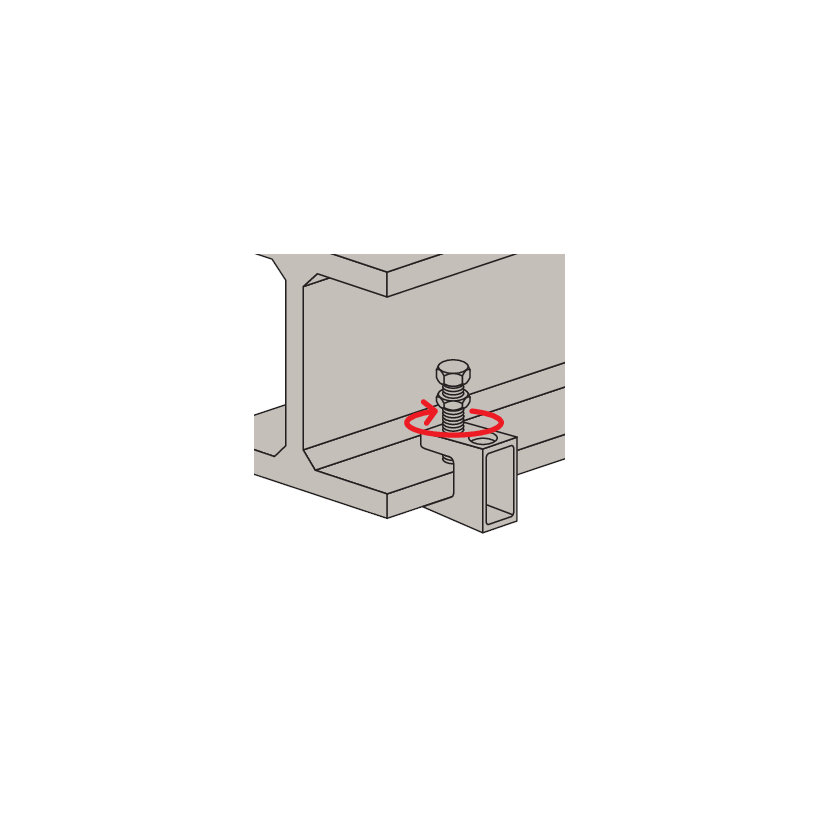

Instalace:

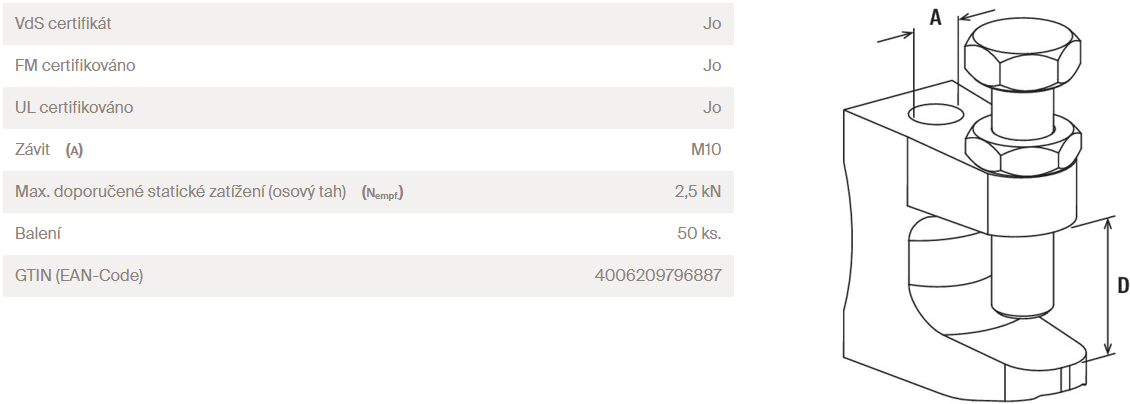

Specifikace:
