Fischer Posuvná matice FSM Clix M10

Posuvná matice FSM Clix M10

Spojení objímek a montážních lišt

Posuvnou maticí fischer FSM Clix M a závitovou tyčí lze upevnit objímku do montážní lišty během okamžiku. Matice se vloží do lišty a otočením o 90° se zafixuje v aktuální poloze. Vyrábí se se závity M6, M8 a M10. Během montáže lze před konečným utažením polohu matice ještě měnit, ovšem zuby v montážní liště a ražba na matici zvyšují po dotažení stabilitu a smykovou únosnost spoje.

Vlastnosti:

• Speciální pružina na FSM Clix M zaručuje přítlačnou sílu, která během montáže napomáhá umístění prvku do požadované polohy.
• Zuby zevnitř lišty usnadňují montáž, stabilizují prvek během montáže a zvyšují bezpečnost a spolehlivost spoje.
• Clix posuvná matka se zafixuje pootočením o 90° a lze ji snadno umístit do uzavřeného profilu. Tím šetří čas a náklady.
• Speciálně vyvinutý doraz zajišťuje přesnou a rychlou instalaci.
• Materiál matice do profilu: ocel S420MC (materiál č.: 1.0980) podle DIN EN 10149-2
• Materiál krycího plechu: ocel S235JR+CR (materiál č.: 1.0037) podle DIN 1652
• Materiál plastové klece: polypropylen PP, číslo položky 11400, barva černá
• Zinkování: galvanické zinkování, min. 5 µm podle DIN EN ISO 4042

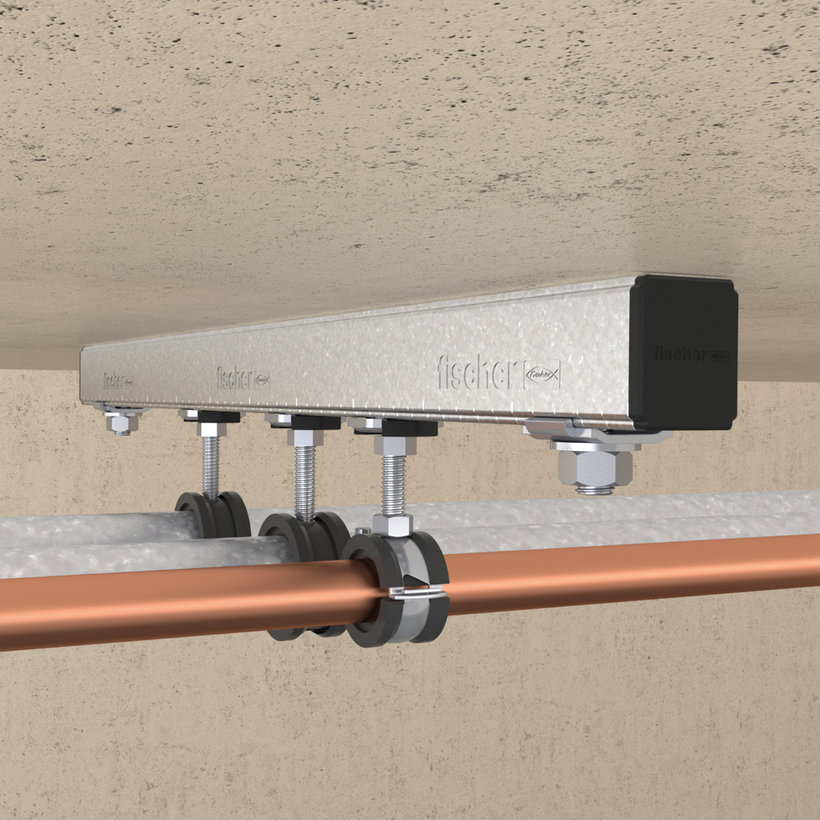

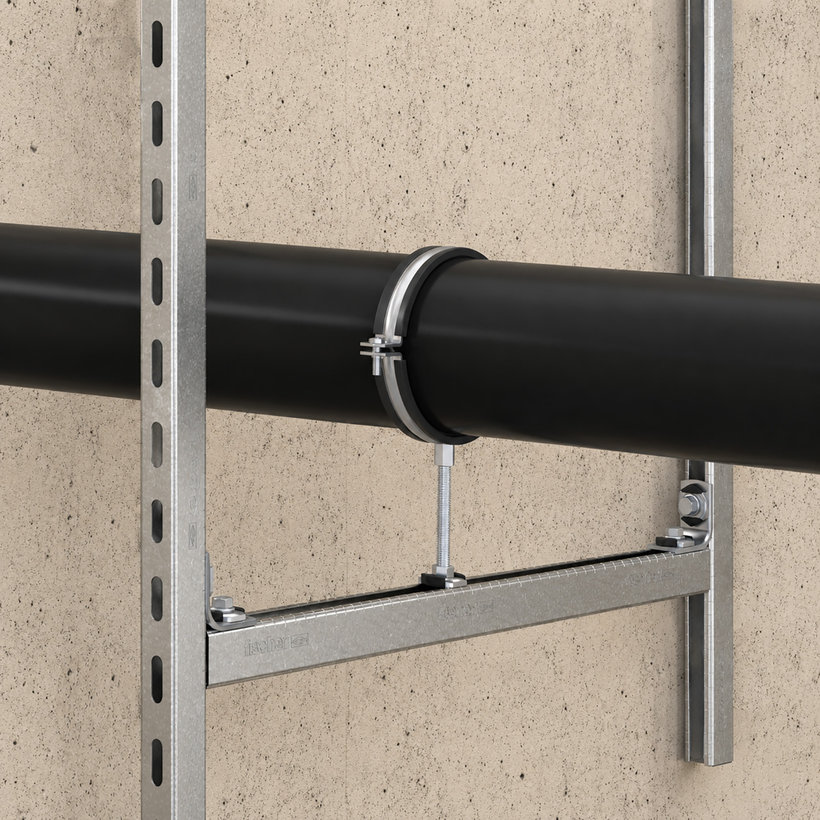

• Vzájemné upevňování montážních lišt FLS nebo lišty na stavební konstrukci

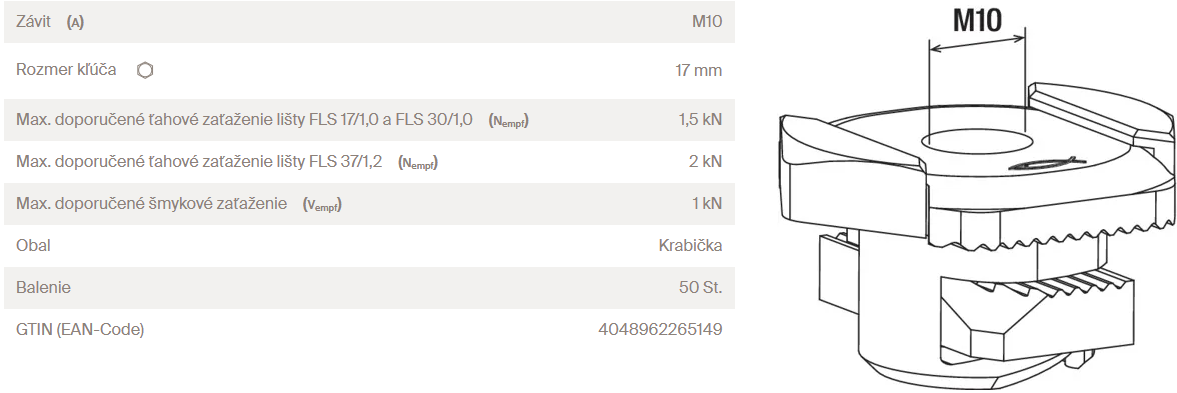

Specifikace:
