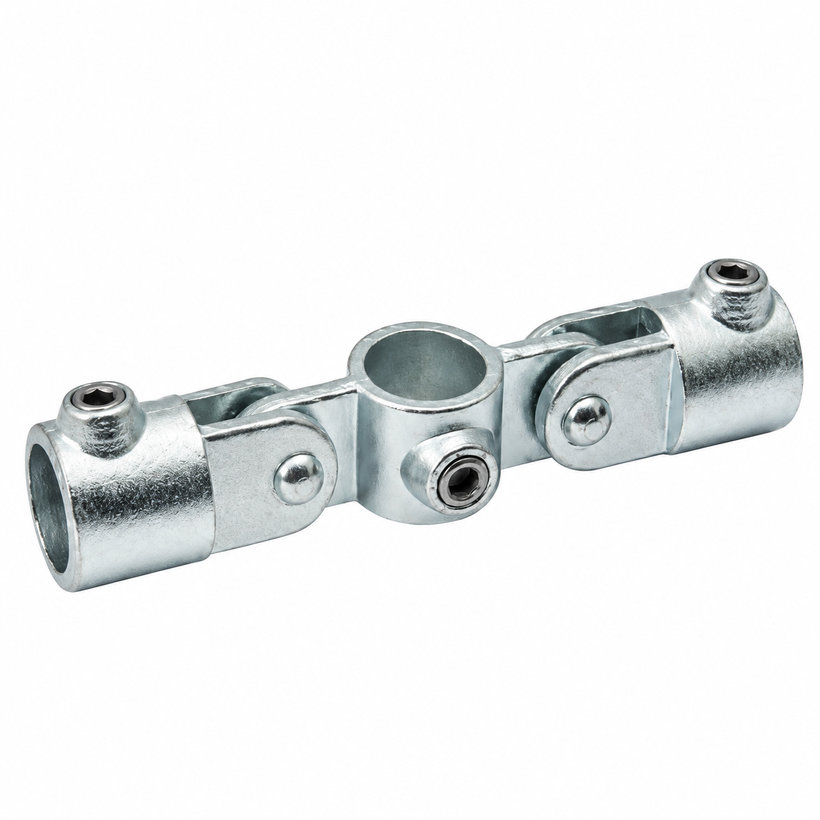

SVX Dvojitá otočná spojka – rohová 27 mm – pozinkovaná

Dvojitá otočná spojka – pozinkovaná

Rozměr: pro trubku Ø 27 mm

Potřebujete napojit dvě trubky na sloupek pod jiným než pravým úhlem? Dvojitou otočnou spojku nasunete na průběžnou trubku a z obou stran do ní zasunete další dvě trubky – sklon každé nastavíte samostatně. Spoj zajistíte imbusovými šrouby, bez svařování a vrtání.

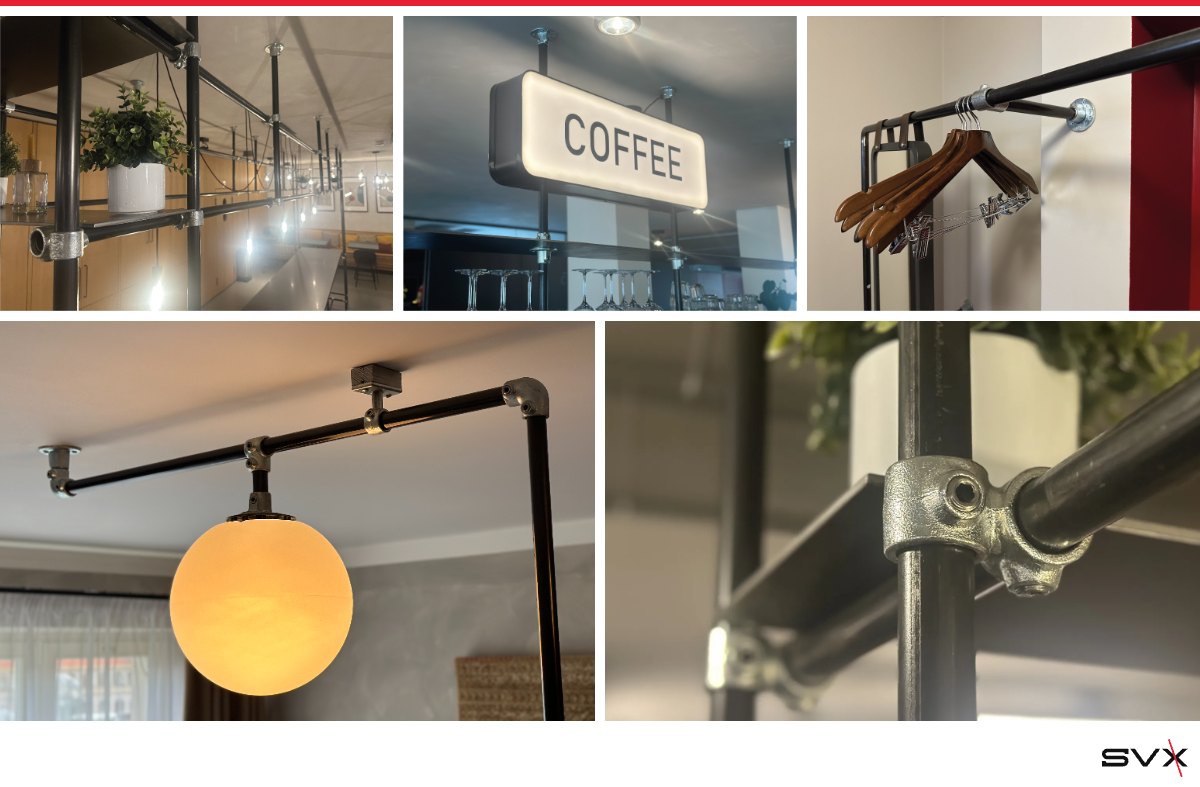

► Inspirace na Facebooku: podívejte se, co všechno postavíte z trubkového systému SVX



Vlastnosti:

• Dvě nezávislá otočná ramena – každou trubku nakloníte zvlášť, například u zábradlí na schodišti nebo rampě.

• Průběžná středová objímka – trubka prochází celou spojkou, takže spojku osadíte v libovolné výšce.

• Rychlá montáž – stačí imbusový klíč, bez svařování, vrtání a řezání závitů.

• Dvojitá zinková ochrana – žárové a galvanické zinkování, odolná proti vlhkosti a povětrnostním vlivům, vhodná do interiéru i exteriéru.

• Kompatibilní se systémem SVX 27 mm – kombinujete ji s trubkami a spojkami ze stejné řady.

Mohlo by se hodit:

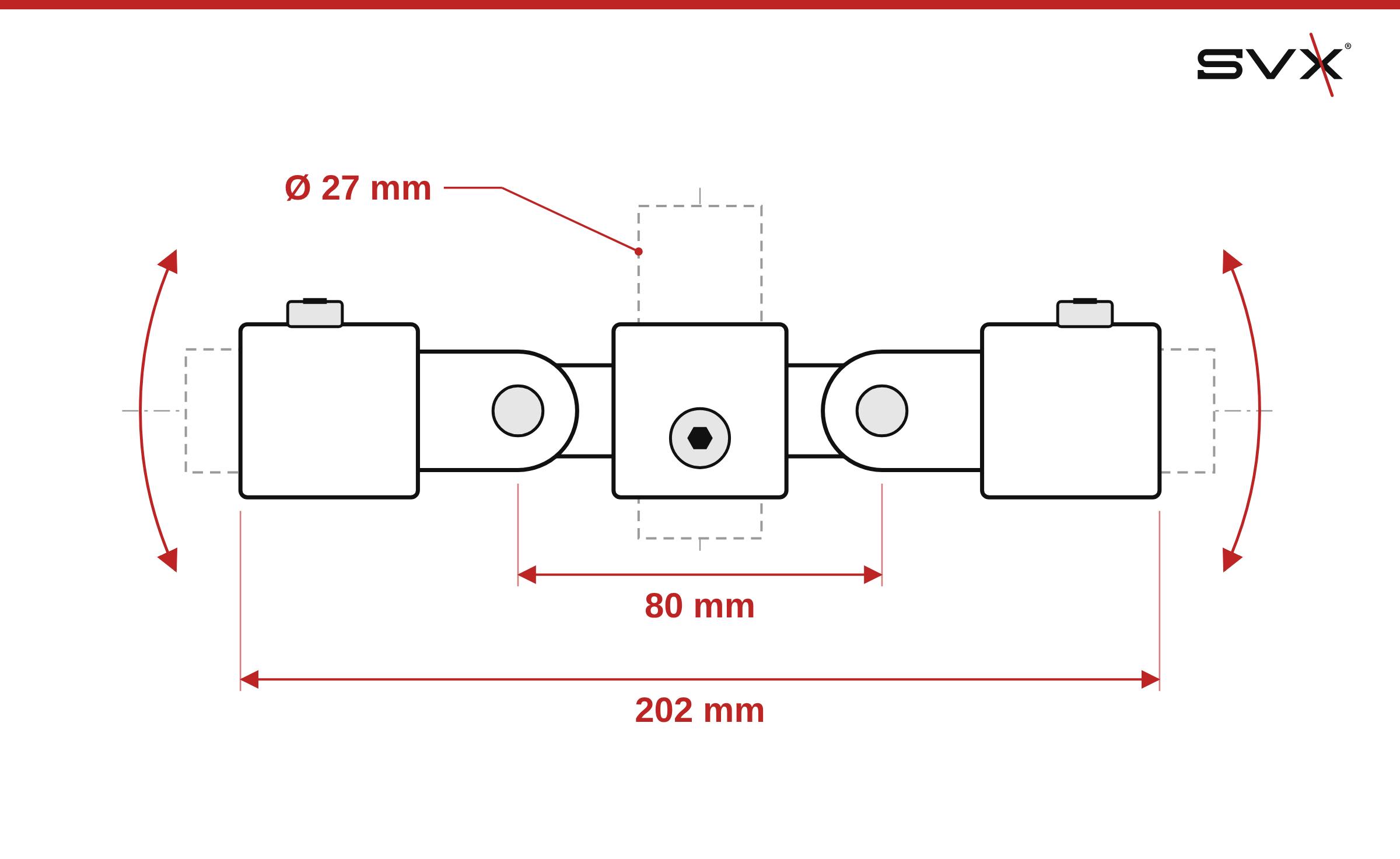

Technické parametry:

• Průměr trubky: 27 mm

• Počet vývodů: 3 (1 průběžný, 2 otočné)

• Celková délka v přímé poloze: cca 202 mm

• Rozteč otočných čepů: cca 80 mm

• Upevnění: 3 imbusové šrouby

• Materiál: temperovaná litina

• Povrchová úprava: žárové zinkování s dodatečným galvanickým pozinkováním



Použití:

• zábradlí na schodištích a rampách se změnou sklonu

• rámy, stojany a konstrukce se šikmými vzpěrami

• přístřešky, oplocení a zahradní konstrukce



Otočné spojky nejsou určeny pro boční a ohybové zatížení – nosné části konstrukce spojujte pevnými spojkami a poškozenou spojku vyměňte.
