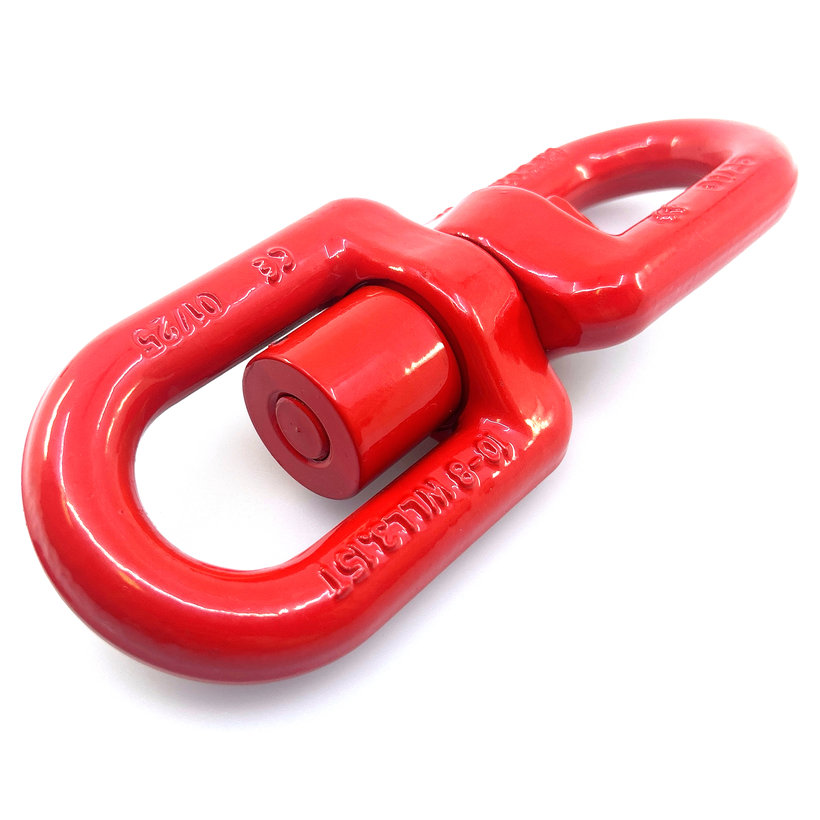

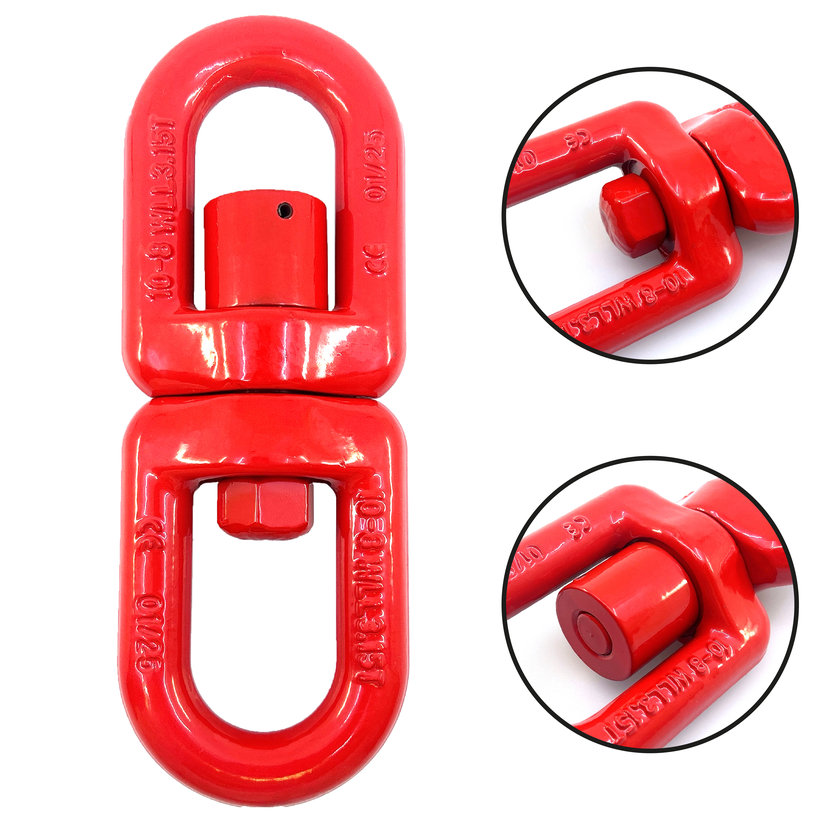

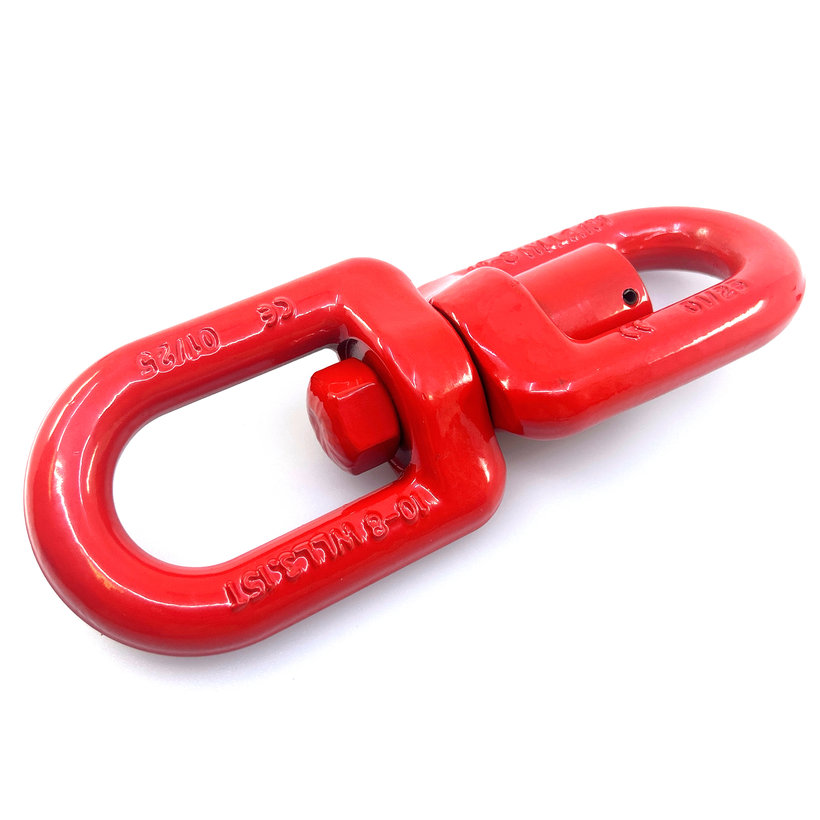

SVX Pevnostní oko–oko s ložiskem 17 T

Pevnostní oko–oko s ložiskem 17T

Nosnost : 17 t

Pevnostní oko–oko s ložiskem je otočný spojovací prvek určený pro zdvihání a manipulaci s břemeny, při nichž dochází k natáčení nebo změně směru tahu. Díky integrovanému ložisku umožňuje plynulou rotaci o 360°, takže se závěsný bod přirozeně nastaví do směru zatížení. Tím se snižuje riziko zkroucení řetězu/závěsu, bočního namáhání a předčasného opotřebení celé sestavy.

Vlastnosti:

• Rotace 360° díky ložisku – ideální při otáčení břemene nebo zvedání pod úhlem
• snižuje zkroucení a nerovnoměrné namáhání zdvihací sestavy
• tělo z legované oceli
• povrchová úprava práškovým lakováním (červený lak) pro vyšší odolnost
• vhodné jako spojení mezi řetězem a závěsným prvkem při manipulaci s břemeny
• kompatibilní s řetězy/závěsy G80 (EN 818-2)

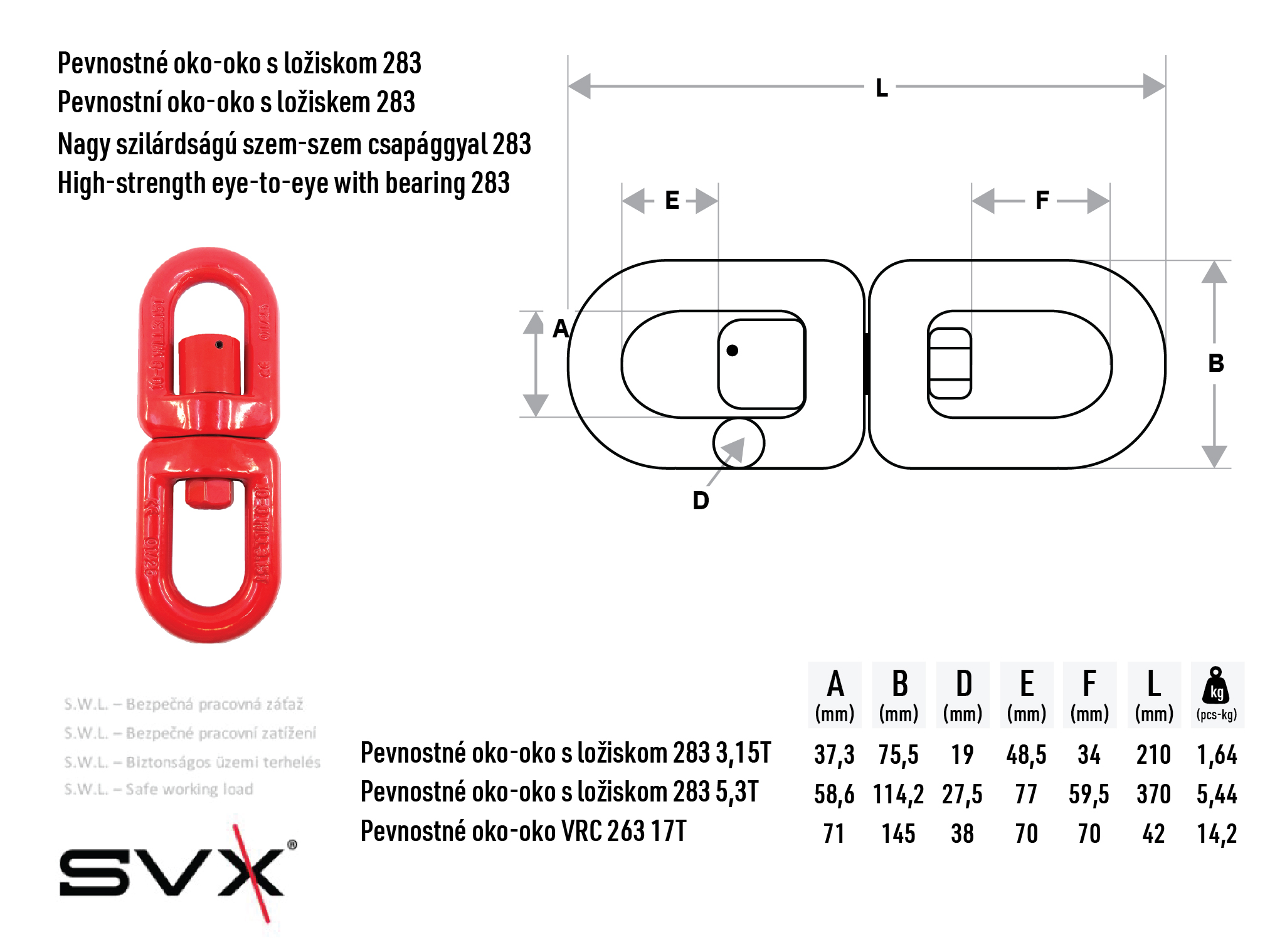

Technické parametry:

• Nosnost: 17 t
• Povrchová úprava: červený lak
• Bezpečnostní faktor: 4:1

Bezpečnostní upozornění

Nepřekračujte WLL 17 t

• WLL platí pouze při správném použití a v souladu s pokyny výrobce.
• Velký úhel úvazku zvyšuje zatížení v ramenech – výsledná nosnost sestavy se může snížit.
• Dynamické účinky (rázy, trhání, prudké rozběhy/zastavení, kývání břemene) mohou způsobit krátkodobé přetížení.
• Nerovnoměrné rozložení břemene (těžiště mimo střed, rozdílné délky ramen) snižuje bezpečné zatížení.
• Ostré hrany a nevhodné uchycení mohou poškodit článek – používejte chrániče hran a správné dosedací plochy.
• Boční namáhání čepu/článku není dovoleno – zatížení musí být v ose určeného směru.
• Teplota, koroze a agresivní prostředí mohou snížit pevnost a životnost (při vyšších teplotách platí redukční faktory).
• Používejte pouze kompatibilní komponenty G80 – nosnost celé sestavy určuje nejslabší prvek.

Snížení bezpečného pracovního zatížení (%) v závislosti na teplotě

• 0 %: od −40 °C do 200 °C
• −10 %: od 200 °C do 300 °C
• −25 %: od 300 °C do 400 °C
• Nad 400 °C: nepovoleno

Pozn.: Snížení se týká teploty dílu/řetězu, ne pouze okolního vzduchu. Po přehřátí může být nutné komponent vyřadit nebo odborně posoudit (dle výrobce/servisu).

Uvedené normy pro „pracovní zatěžovací limit“ NEPLATÍ, pokud se vyskytnou následující faktory:

• zkroucení
• koroze
• trhání při nakládkách
• trvalé deformace způsobené častým přetěžováním
• poškození vlivem velmi vysokých teplot nad +200 °C

DŮLEŽITÁ UPOZORNĚNÍ

• Není vhodné pro zdvihání osob.
• Před každým použitím článek důkladně zkontrolujte, zejména deformace a praskliny.
• Články NIKDY nepřetěžujte. (Bezpečnostní faktor: 4:1)
