SVX Otočný spojovací článek 2 t G80

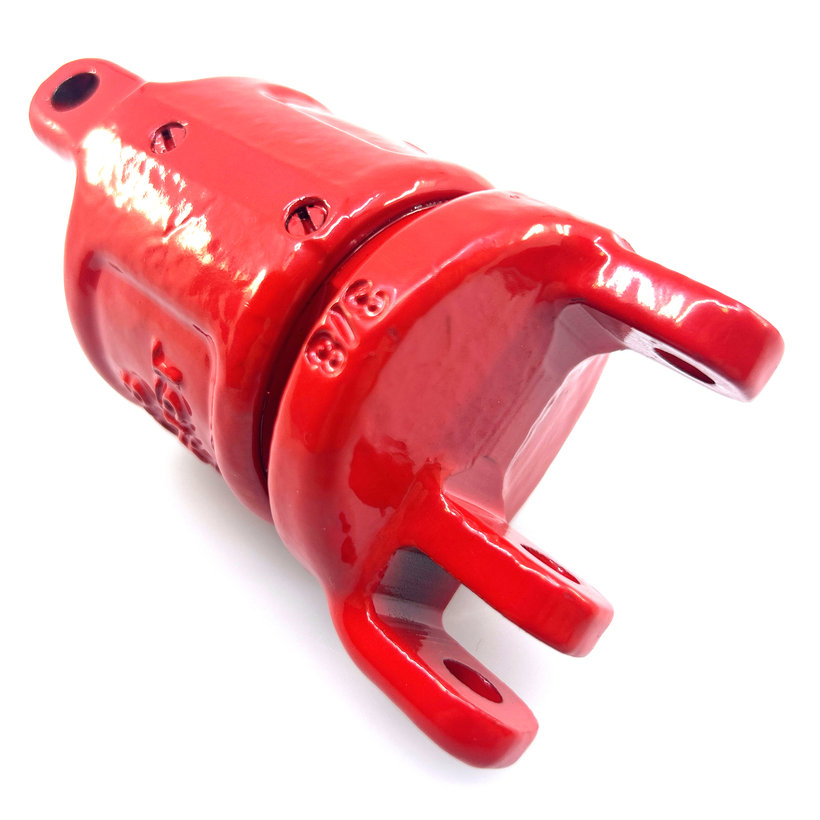

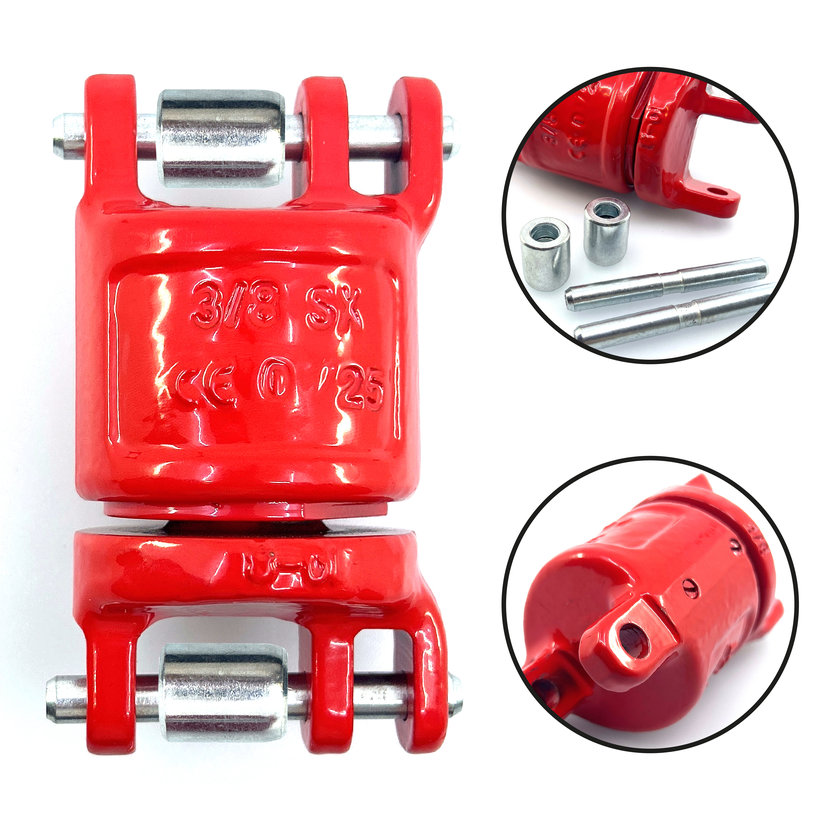

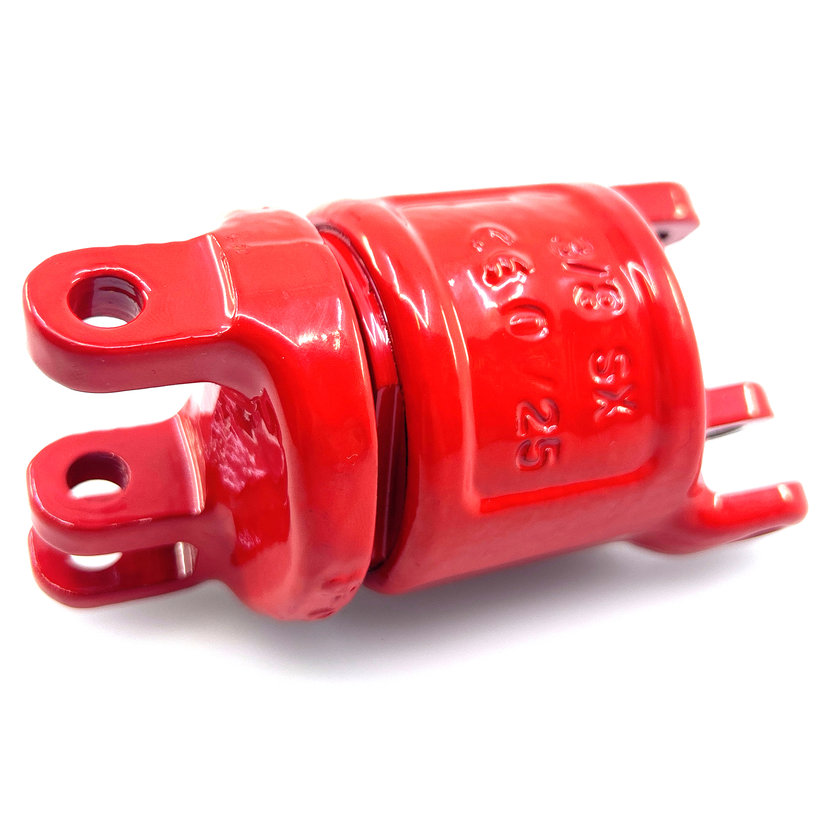

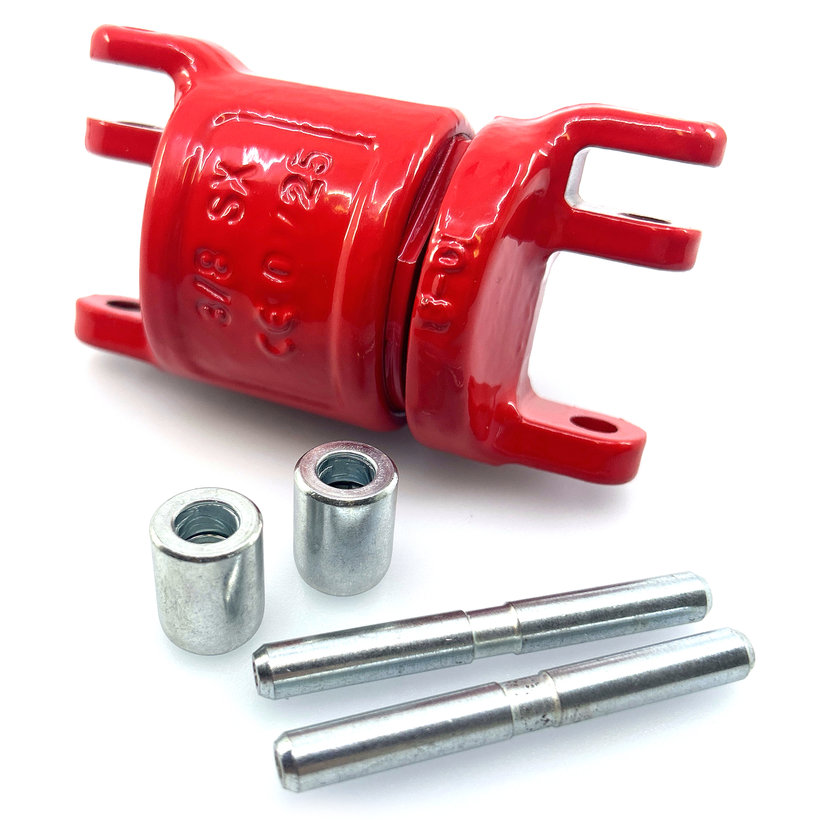

Otočný spojovací článek 2 t G80

Nosnost (WLL): 2 t

Otočný spojovací článek je průmyslové příslušenství určené ke zvedání a manipulaci s břemeny v řetězových závěsech třídy G80. Slouží jako bezpečný mezispoj mezi řetězem a hákem (nebo jiným prvkem ve zdvihací sestavě). Díky konstrukci umožňuje plynulou 360° rotaci, čímž se závěsný bod přirozeně nastaví do směru zatížení a snižuje se riziko zkroucení řetězu, bočního namáhání a předčasného opotřebení celé sestavy. Tělo je vyrobeno z kované legované oceli a je chráněno práškovou povrchovou úpravou RAL3020 červená.

Vlastnosti:

• plynulá 360° rotace
• snižuje zkroucení a nerovnoměrné namáhání zdvihací sestavy
• tělo z kované legované oceli
• prášková povrchová úprava (standardně RAL3020 / RAL1003)
• vhodný jako mezispoj mezi řetězem a hákem nebo jiným prvkem sestavy
• kompatibilní s G80 řetězy/závěsy (EN 818-2)

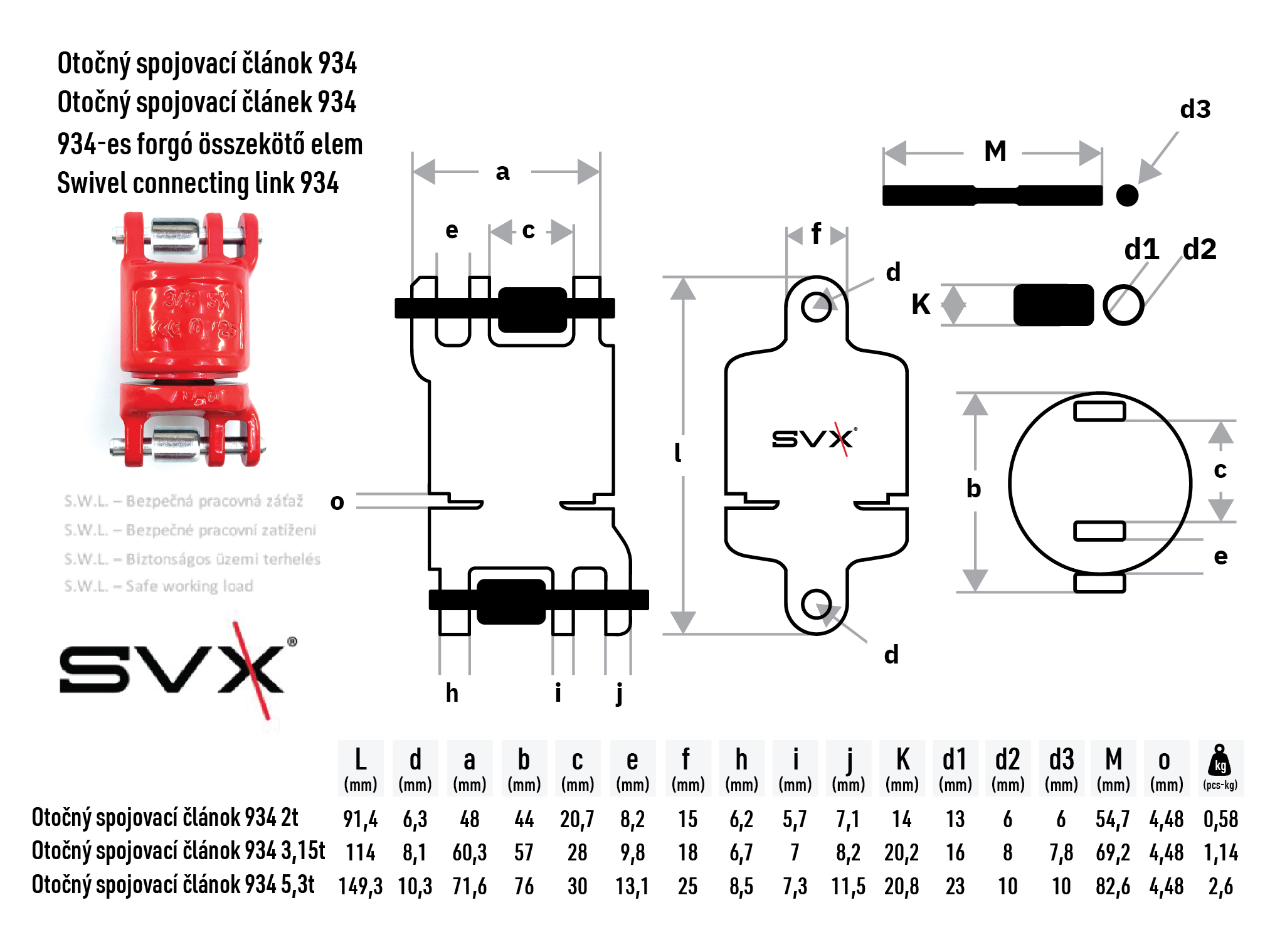

Technické parametry:

• Nosnost: 2 T
• Povrchová úprava: lak
• Bezpečnostní faktor: 4:1

Bezpečnostní upozornění

Nepřekračujte WLL: 2T.

• WLL platí pouze při správném použití a v souladu s pokyny výrobce.

• Velký úhel úvazku zvyšuje zatížení v ramenech – výsledná nosnost sestavy se může snížit.

• Dynamické účinky (rázy, trhání, prudké rozběhy/zastavení, kývání břemene) mohou způsobit krátkodobé přetížení.

• Nerovnoměrné rozložení břemene (těžiště mimo střed, rozdílné délky ramen) snižuje bezpečné zatížení.

• Boční namáhání není dovoleno – zatížení musí být v ose určeného směru.

• Teplota, koroze a agresivní prostředí mohou snížit pevnost a životnost (při vyšších teplotách platí redukční faktory).

• Používejte pouze kompatibilní komponenty G80 – nosnost celé sestavy určuje nejslabší prvek.

Snížení bezpečného pracovního zatížení v % vzhledem ke zvýšení teploty:

• 0 % od -40 °C do 200 °C
• -10 % od 200 °C do 300 °C
• -25 % od 300 °C do 400 °C
• nad 400 °C – nepovoleno

Zadané normy pro „pracovní zatěžovací limit“ NEPLATÍ, pokud se vyskytnou následující faktory:

• zkroucení
• koroze
• trhání při nakládkách
• trvalé deformace způsobené častým přetěžováním
• poškození vlivem velmi vysokých teplot nad +200 °C

DŮLEŽITÁ UPOZORNĚNÍ:

• Nejsou vhodné pro zvedání lidí.

• Před každým použitím článek důkladně zkontrolujte (deformace, praskliny, poškození).

• Článek NIKDY nepřetěžujte.
