SVX Otevřený prodloužený spojovací článek 2 t G80

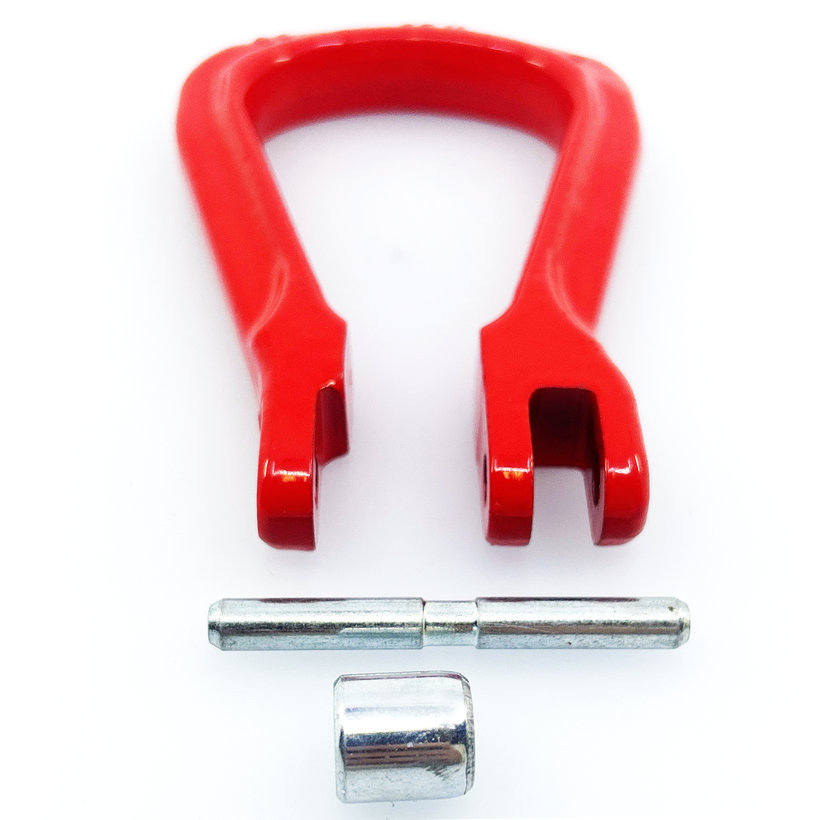

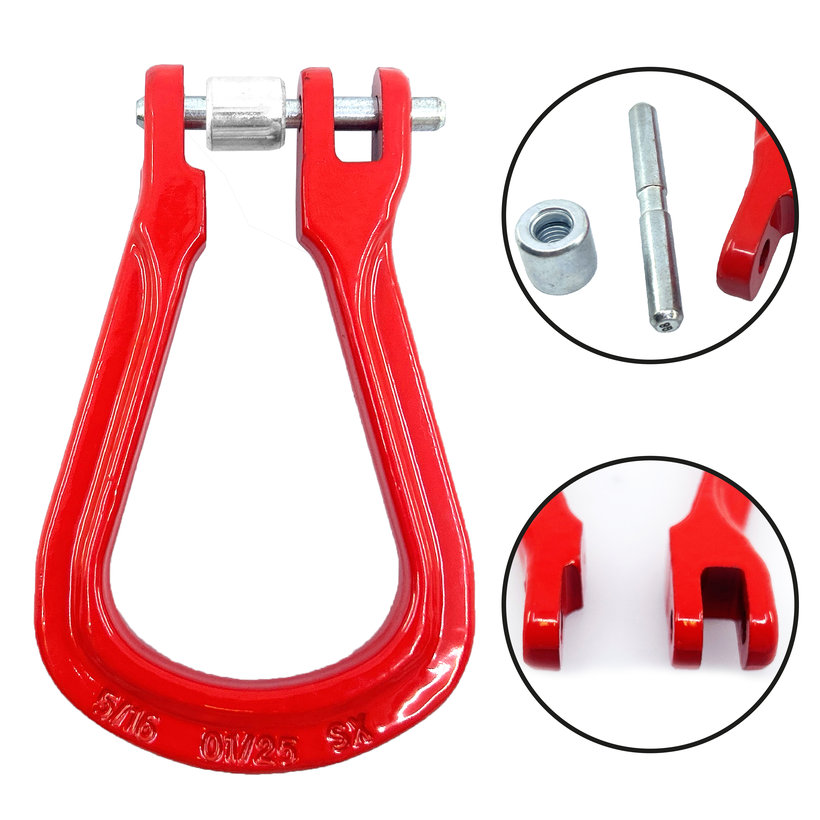

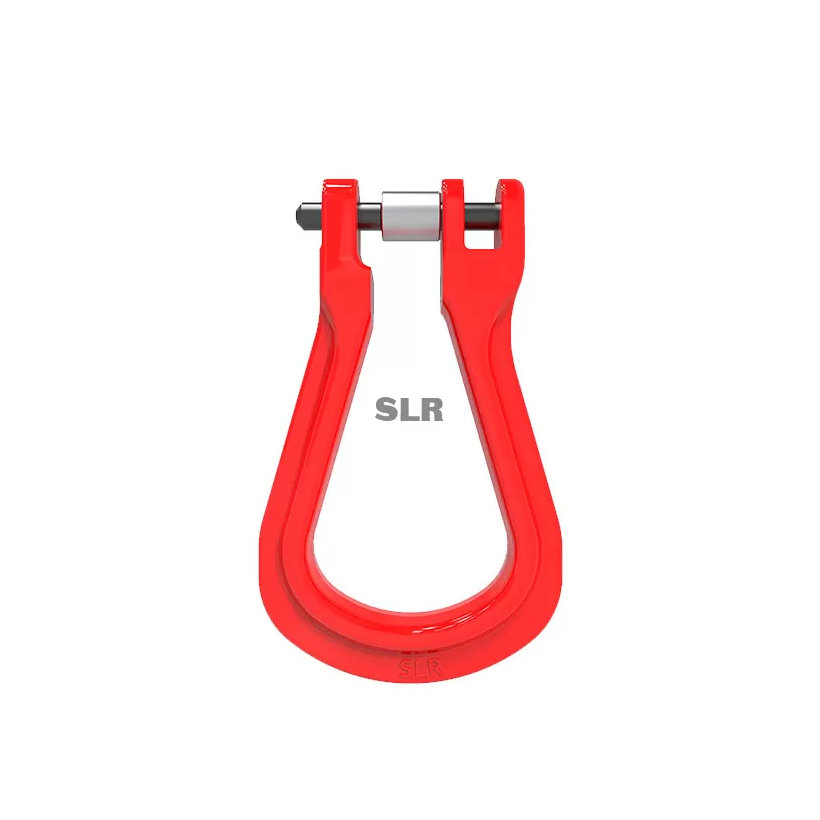

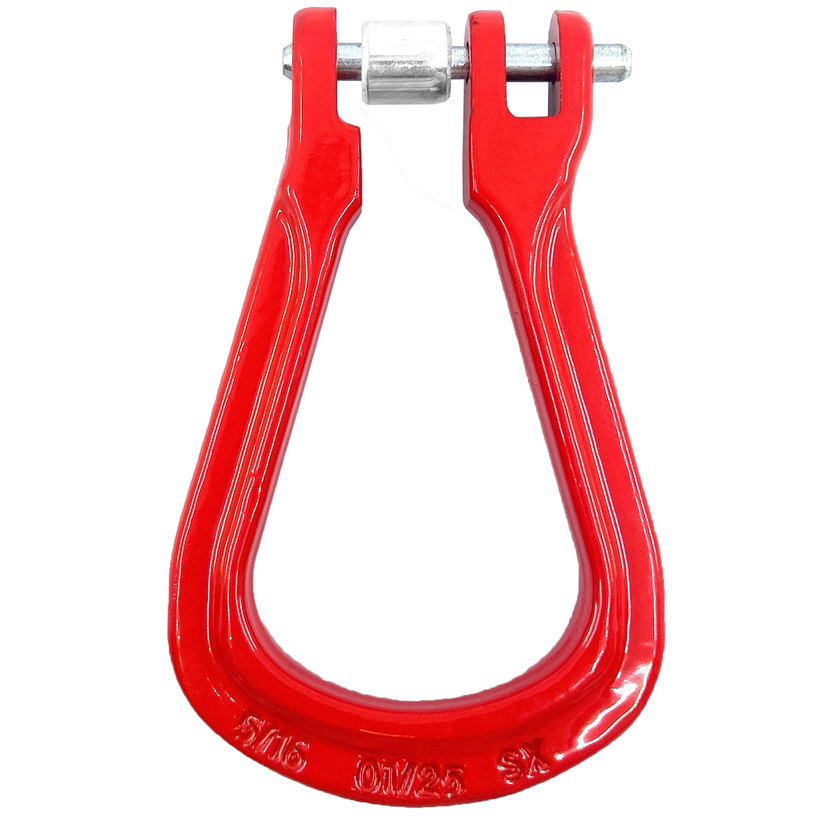

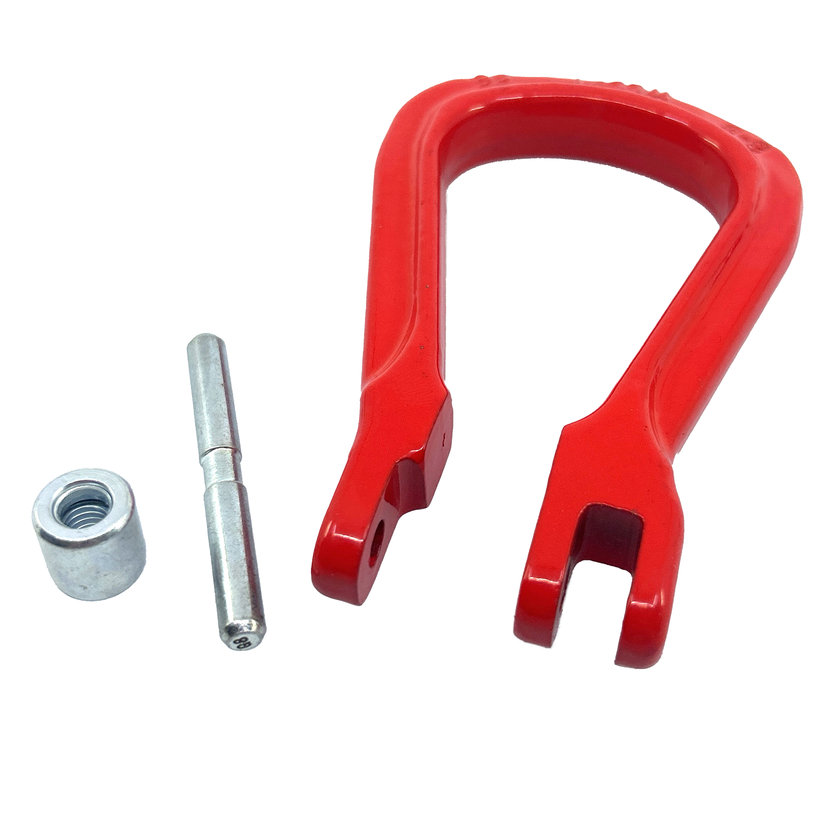

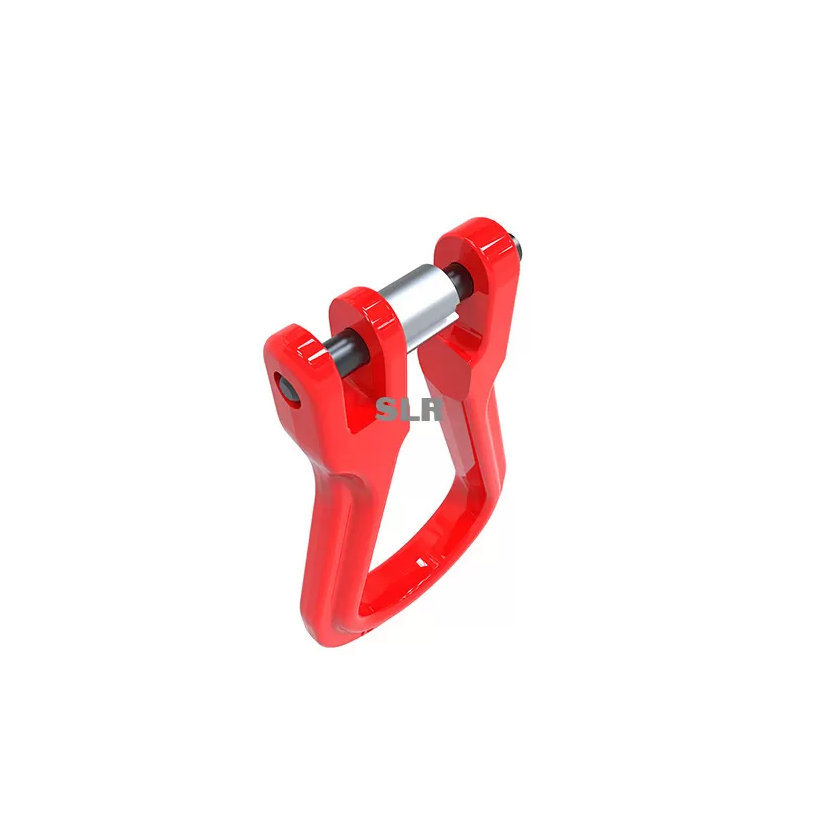

Otevřený prodloužený spojovací článek 2 t, G80

Nosnost : 2 t

Otevřený prodloužený spojovací článek 2T G80 je pevný spojovací prvek pro řetězové vázací prostředky (třída G80), určený pro rychlé a bezpečné spojování řetězu s dalšími komponenty (háky, zkracovací háky, závěsné body, oka apod.). Prodloužené provedení poskytuje více prostoru pro osazení a jednodušší manipulaci.

Hlavní výhody:

• Nosnost: 2 000 kg (2 t)
• Třída pevnosti G80 – vhodné pro zdvihací řetězové sestavy
• Otevřená konstrukce s čepem – rychlé rozpojení/spojení při montáži
• Prodloužený tvar – více místa pro uchycení a lepší úhel napojení
• Ochranný červený nátěr – lepší viditelnost a základní ochrana povrchu

Technické parametry:

• Nosnost: 2 T
• Povrchová úprava: červený lak
• Bezpečnostní faktor: 4:1

Použití:

• spojování a nastavování řetězových úvazků
• montáž/servis řetězových sestav, kde je potřeba rozebíratelné spojení
• pro zdvihací aplikace v dílně, skladu, na stavbě a v průmyslu

Bezpečnostní upozornění

Nepřekračujte WLL 2 t.

• WLL platí pouze při správném použití a v souladu s pokyny výrobce.
• Velký úhel úvazku zvyšuje zatížení v ramenech – výsledná nosnost sestavy se může snížit.
• Dynamické účinky (rázy, trhnutí, prudké rozjezdy/zastavení, kývání břemene) mohou způsobit krátkodobé přetížení.
• Nerovnoměrné rozložení břemene (těžiště mimo střed, rozdílné délky ramen) snižuje bezpečné zatížení.
• Ostré hrany a nevhodné uchycení mohou poškodit článek – používejte chrániče hran a správné dosedací plochy.
• Boční namáhání čepu/článku není dovoleno – zatížení musí být v ose určeného směru.
• Teplota, koroze a agresivní prostředí mohou snížit pevnost a životnost (při vyšších teplotách platí redukční faktory).
• Používejte pouze kompatibilní komponenty G80 – nosnost celé sestavy určuje nejslabší prvek.

Snížení bezpečného pracovního zatížení v % vzhledem ke zvýšení teploty

• 0 % od -40 °C do 200 °C
• -10 % od 200 °C do 300 °C
• -25 % od 300 °C do 400 °C
• Nad 400 °C – nepovoleno

Poznámka: snížení se týká teploty dílu/řetězu, nejen okolního vzduchu. Po přehřátí může být nutné komponent vyřadit nebo odborně posoudit (dle výrobce/servisu).

Uvedené normy pro „pracovní zatěžovací limit“ NEPLATÍ, pokud se vyskytnou následující faktory:

• zkroucení
• koroze
• trhnutí při nakládkách
• trvalé deformace způsobené častým přetěžováním
• poškození vlivem velmi vysokých teplot nad +200 °C

DŮLEŽITÉ UPOZORNĚNÍ:

• Není vhodné pro zdvihání osob.
• Před každým použitím článek důkladně zkontrolujte, dbejte na deformace a praskliny.
• Články NIKDY nepřetěžujte.
