FKL Ložisková jednotka UCP 209

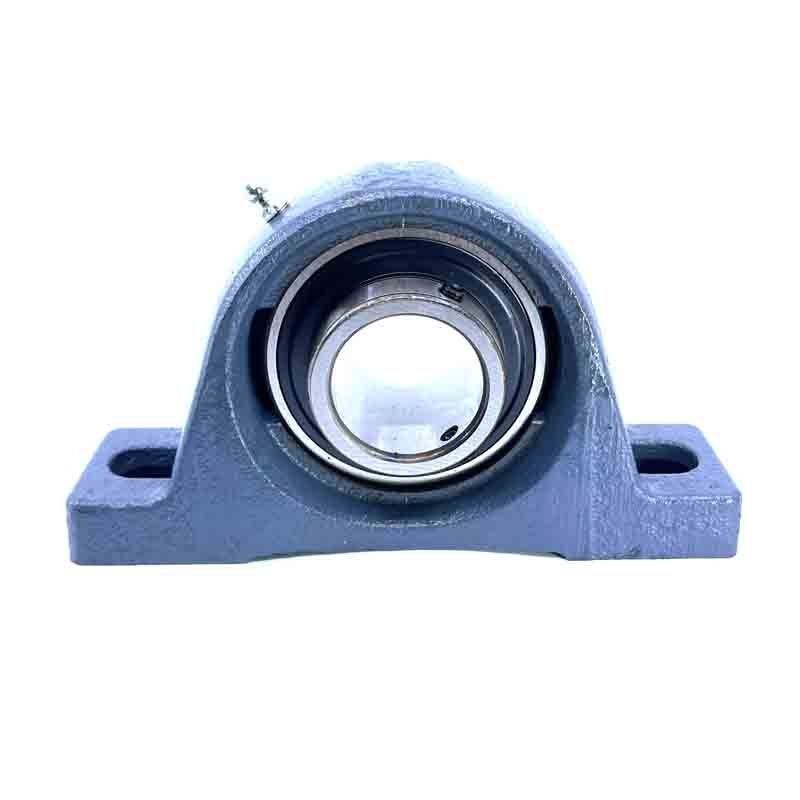

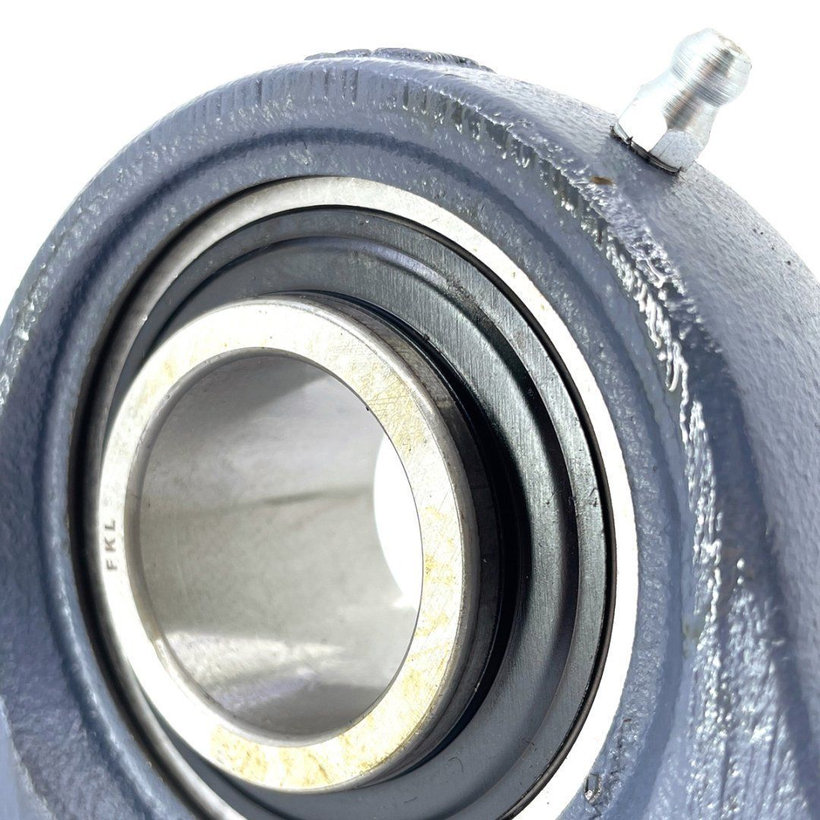

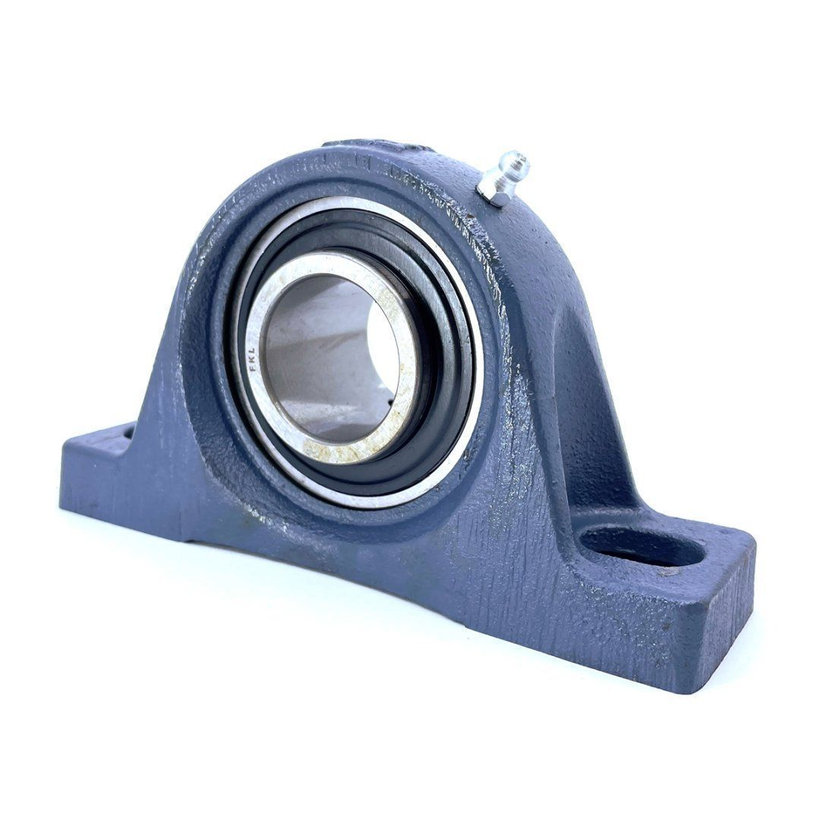

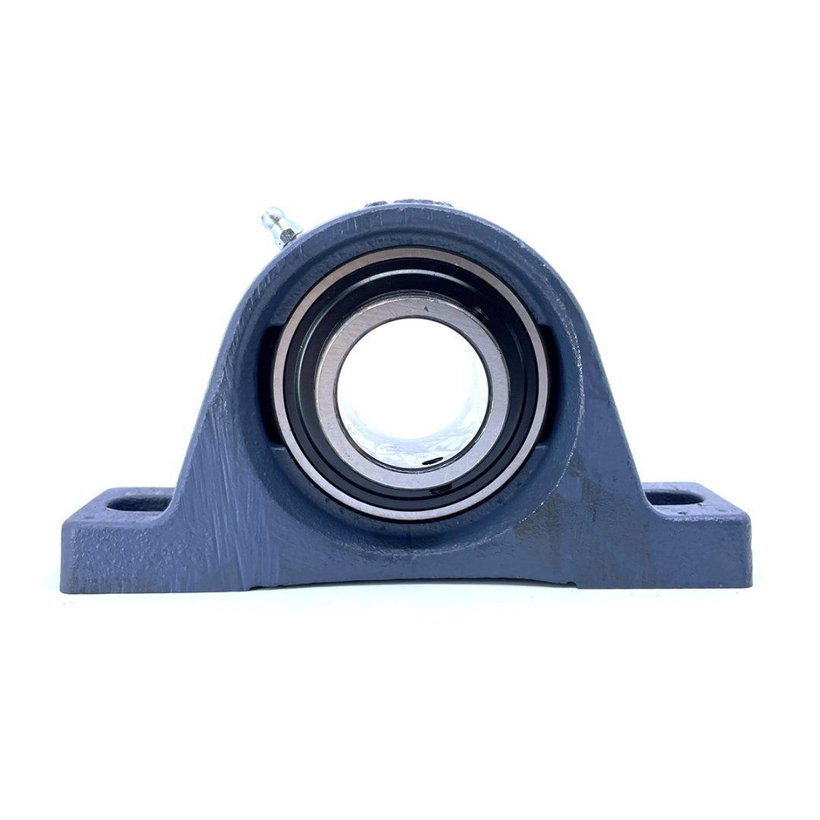

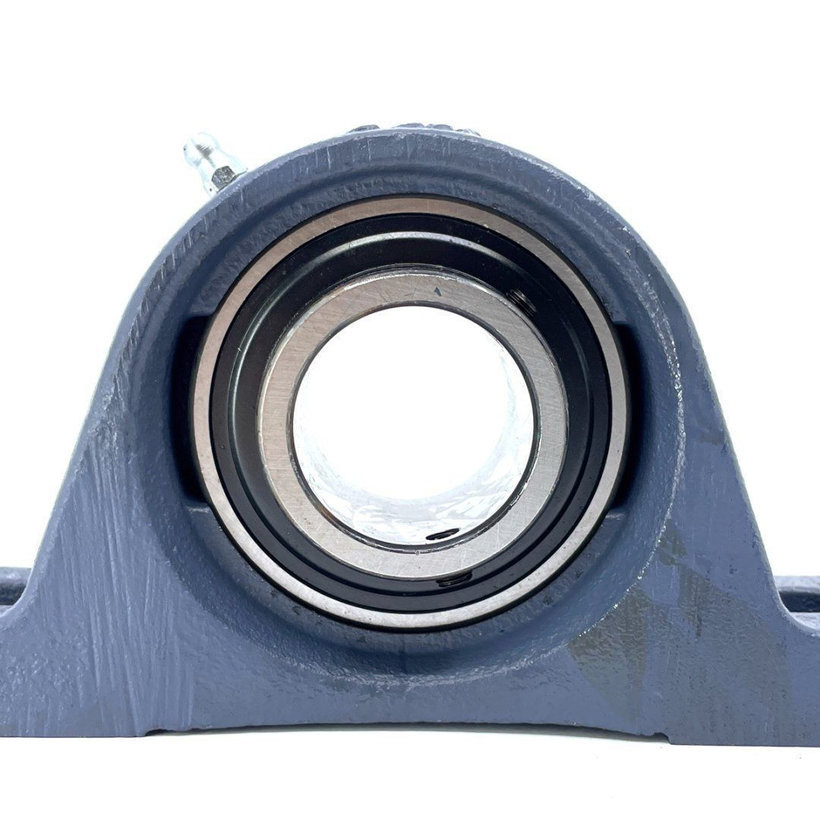

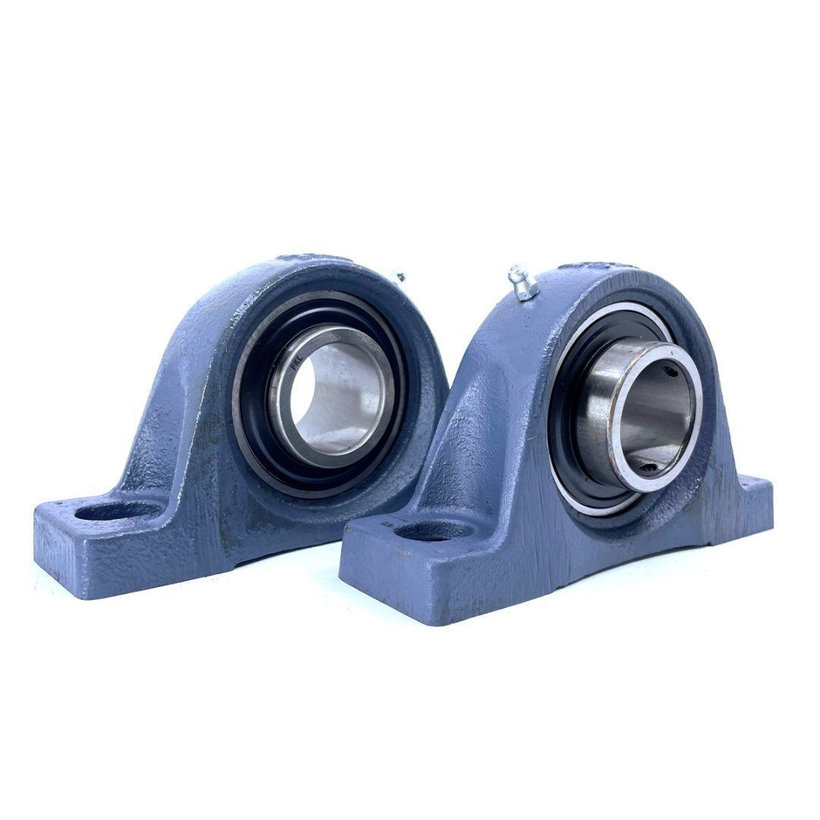

Ložisková jednotka UCP 209 ( LES 209 2F )

Rozměr: 45x190x146/17x22 mm

Ložisko patří mezi strojírenské součástky, které slouží k přenosu sil mezi pohyblivými a pevnými částmi mechanického stroje, přičemž je vyrobeno tak, aby minimalizovalo tření vznikající mezi pohyblivými a pevnými částmi stroje. Ložisko ve stroji některé síly zachycuje, jiným umožňuje volný pohyb. UCP je litinové stojaté těleso s ložiskem zajištěným na červíku.

Vlastnosti:

• Důležitou vlastností kuličkového ložiska s hlubokými drážkami, které je instalováno v této jednotce, je tvar klecí.
• Jeho vnitřní kroužek je prodloužen, což značně usnadňuje instalaci produktu a připojení hřídele k němu.
• Jednotka UCP používá oboustranně uzavřené kuličkové ložisko s hlubokou drážkou.
• Prostor mezi kontaktními zátkami je vyplněn mazivem.
• Profil drážky je zvolen tak, aby zajistil dobrý kontakt a vynikající nosnost výrobku.
• Má typický design a skládá se ze dvou zvlněných polovin, které jsou spojené nýty.
• UCP se používají k podepření hřídele, která je rovnoběžná s nosnými plochami.
• Mimo jiné se tyto produkty používají v zemědělských strojích.
• Při instalaci ložiskové sestavy s hřídelí si ložisko samo najde optimální polohu pro provoz.

Parametry:

Vnitřní průměr (d): 45 mm

Délka vnější strany (L): 190 mm

Otvor pro upevnění (NxN1): 17x22 mm

Rozteč děr (J): 146 mm

Provedení otvoru: válcový

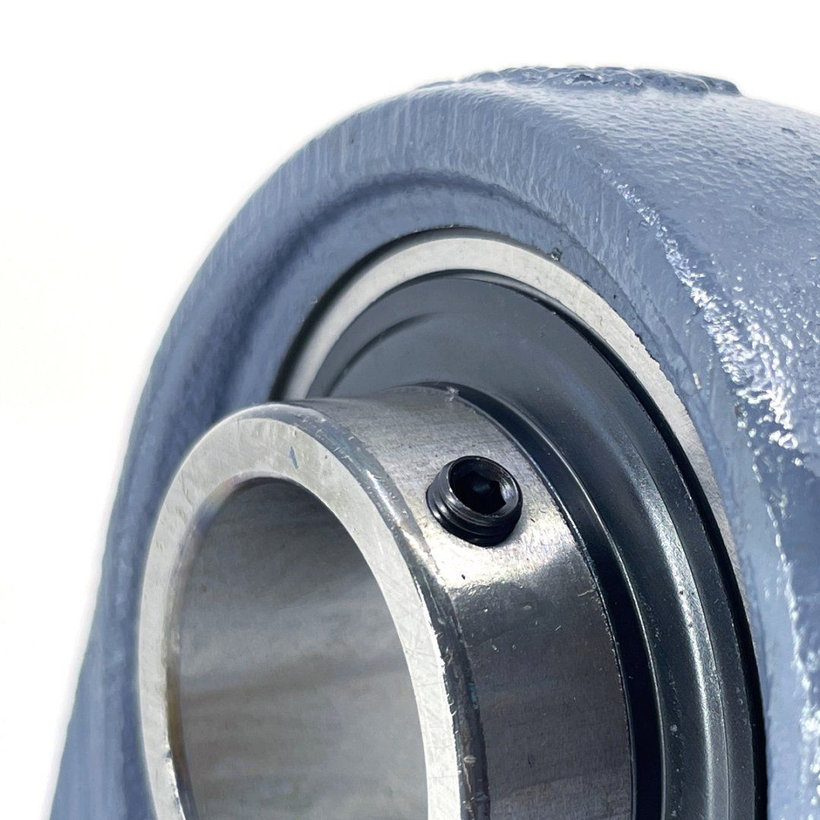

Zajištění ložiska: červík
