NEUTRAL Ložisková jednotka UCFC 204

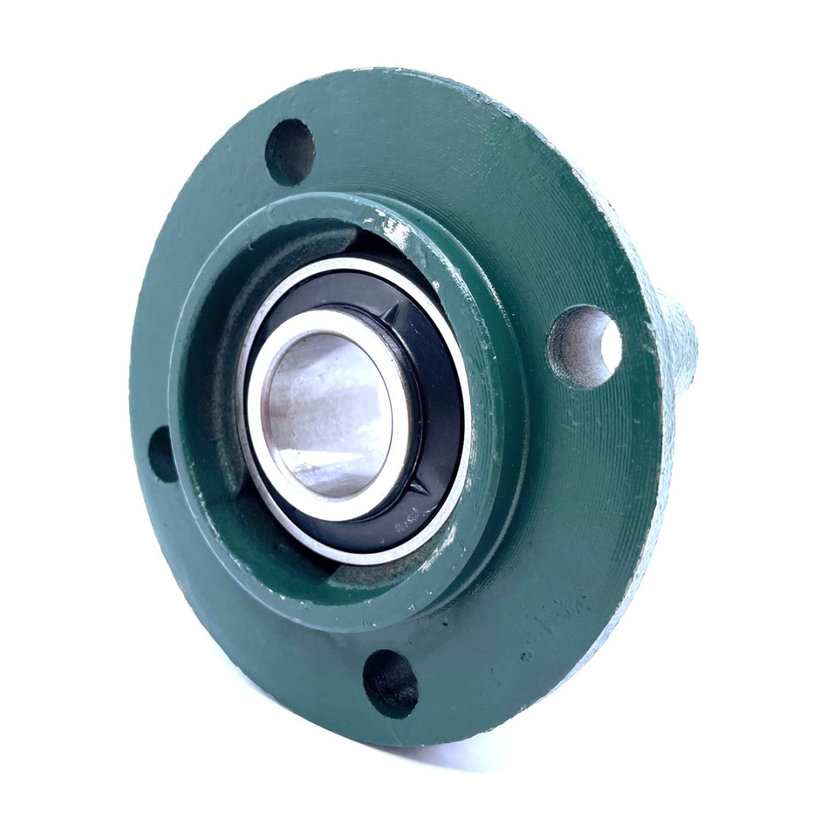

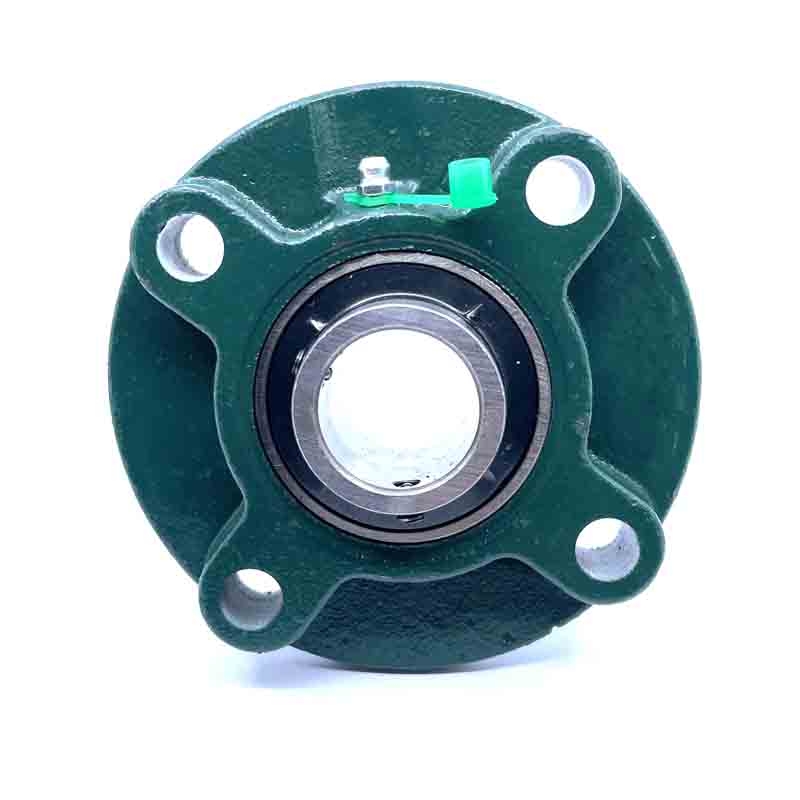

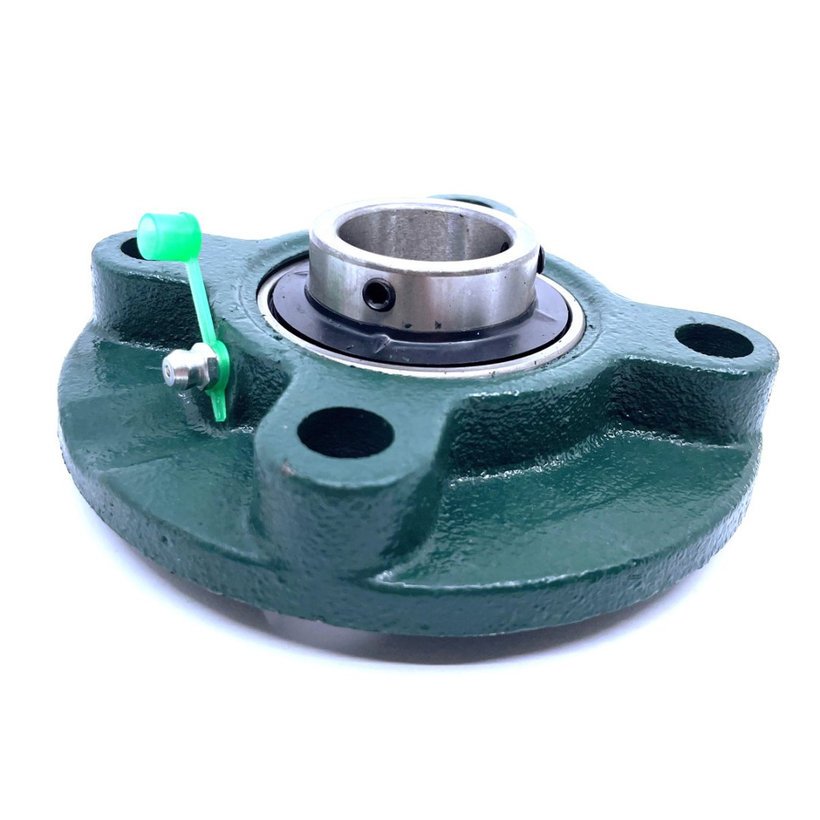

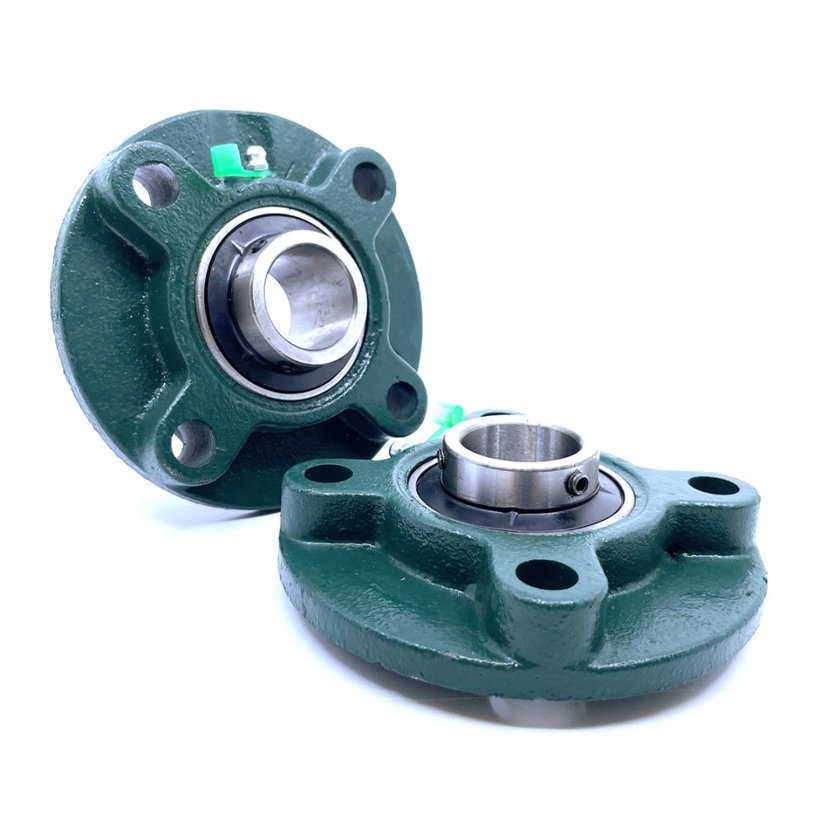

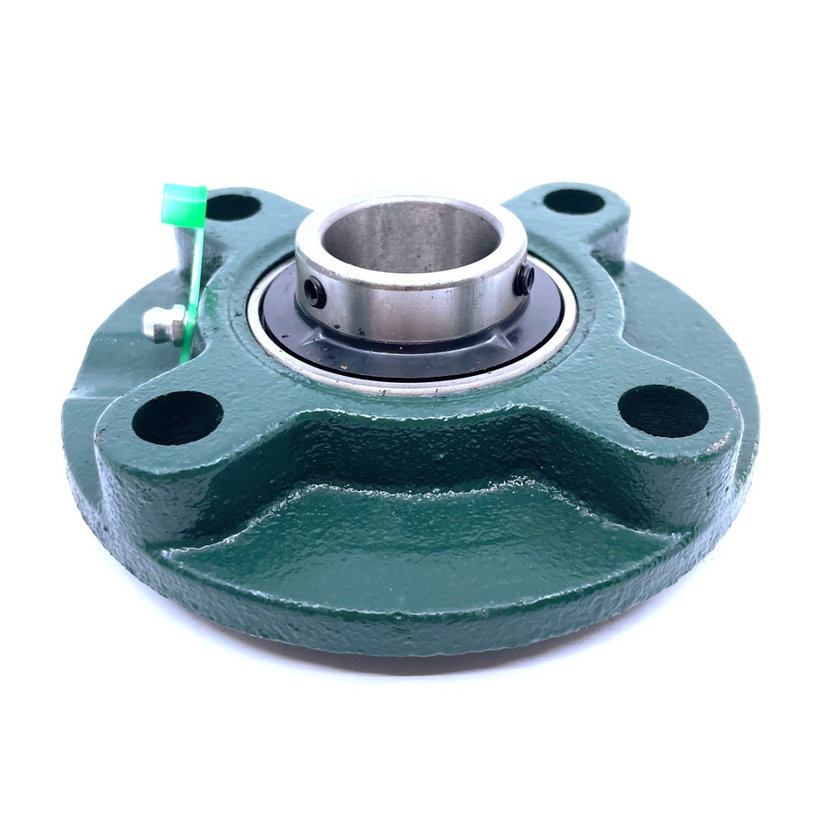

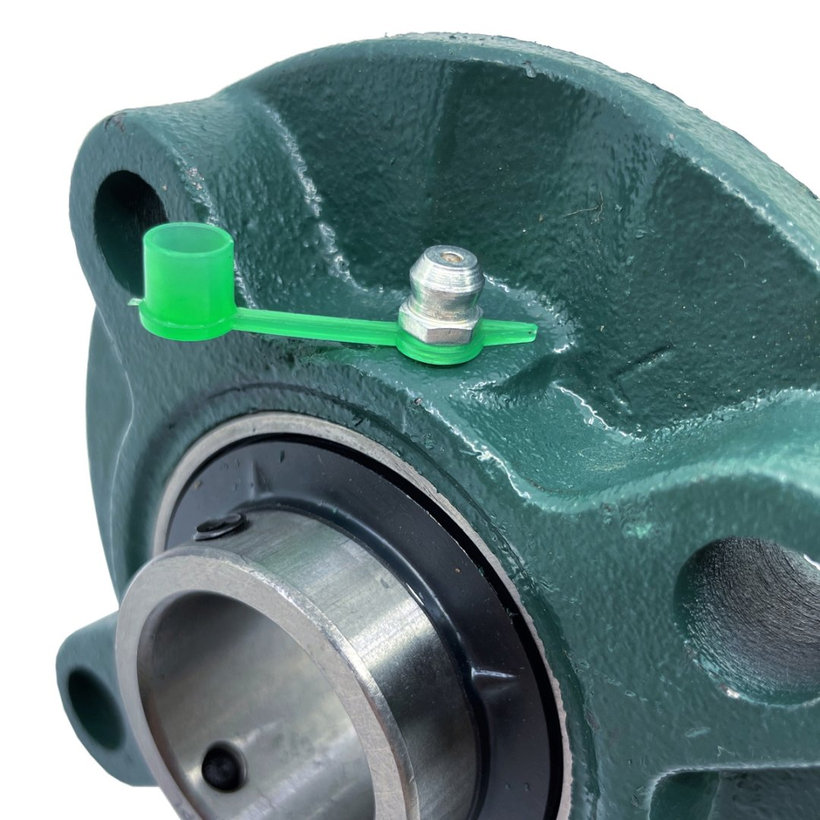

Ložisková jednotka UCFC 204

Rozměr: 20x100x78 mm

Ložisko patří mezi strojírenské součástky, které slouží k přenosu sil mezi pohyblivými a pevnými částmi mechanického stroje, přičemž je vyrobeno tak, aby minimalizovalo tření vznikající mezi pohyblivými a pevnými částmi stroje. Ložisko ve stroji některé síly zachycuje, jiným umožňuje volný pohyb. UCFC je litinové kulaté těleso s ložiskem zajištěným na červíku.

Vlastnosti:

• Ložiska UCFC jsou určena pro instalaci na vertikální povrchy.
• Jedná se o axiální kuličkové ložisko s jednou řadou valivých těles, konvexním vnějším kroužkem a rozšířeným vnitřním kroužkem s válcovou dírou.
• Je připevněno k hřídeli dvojicí seřizovacích šroubů skrz otvory ve vnitřním kroužku, rozmístěné po obvodu kroužku o 120°.
• Za normálních provozních podmínek není nutné domazávání.
• Konstrukce tohoto tělesa je vhodná pro velmi vysoké radiální zatížení.
• Při instalaci ložiskové sestavy s hřídelí si ložisko samo najde optimální polohu pro provoz.
• Kryt je natřený na ochranu proti korozi; ložisková vložka a montážní plocha jsou ošetřeny antikorozním olejem.

Parametry:

Vnitřní průměr (d): 20 mm

Vnější průměr (L): 100 mm

Rozteč děr (J): 78 mm

Otvor pro upevnění (N): 12 mm

Hmotnost: 0,84 kg

Tvar: kulatý

Provedení otvoru: válcový

Zajištění ložiska: červík
