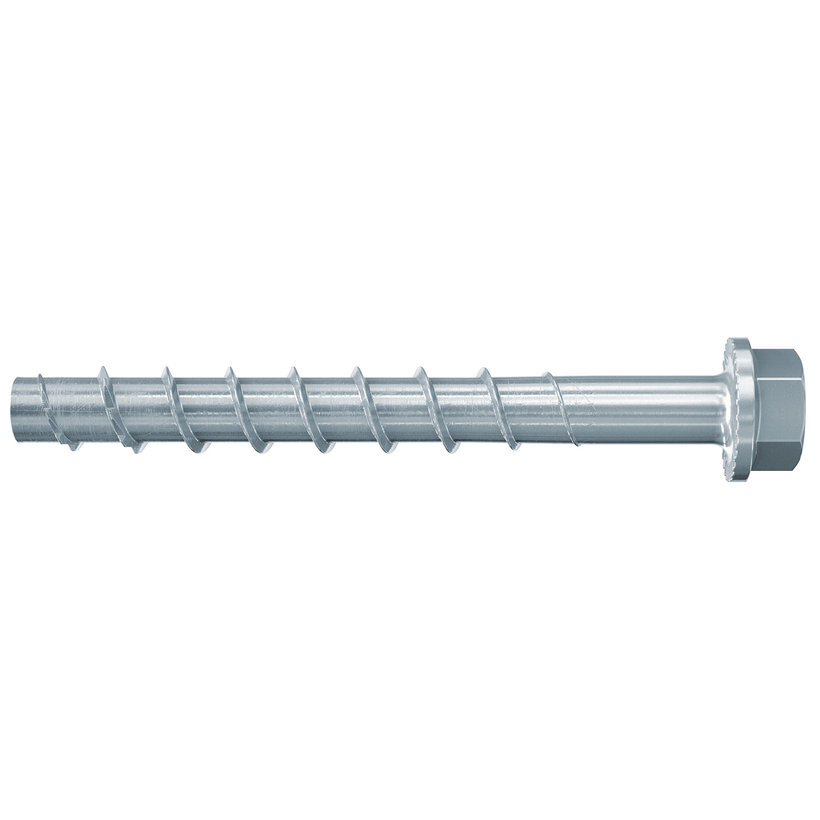

Fischer UltraCut FBS II 10x80 25/15/- US

UltraCut FBS II 10x80 25/15/- US

Vysoce výkonný šroub do betonu pro nejsnazší montáž

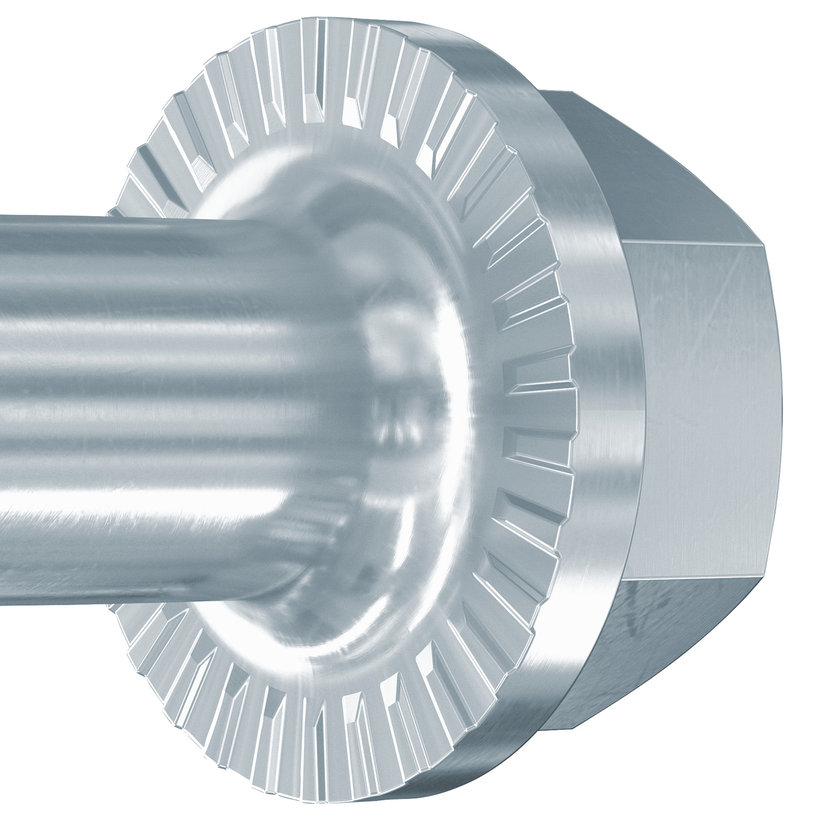

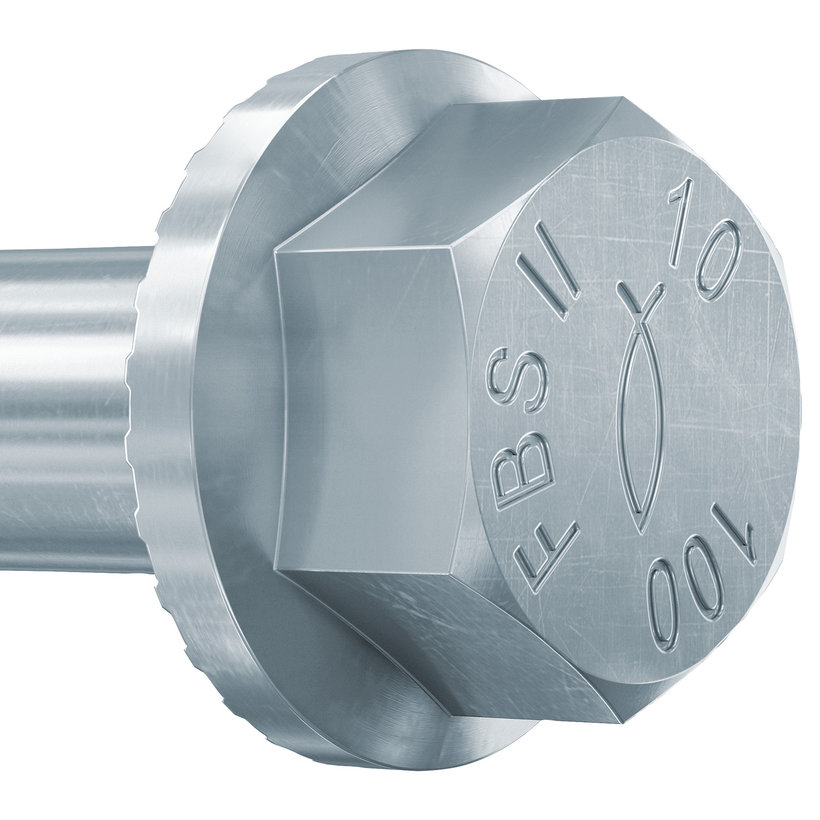

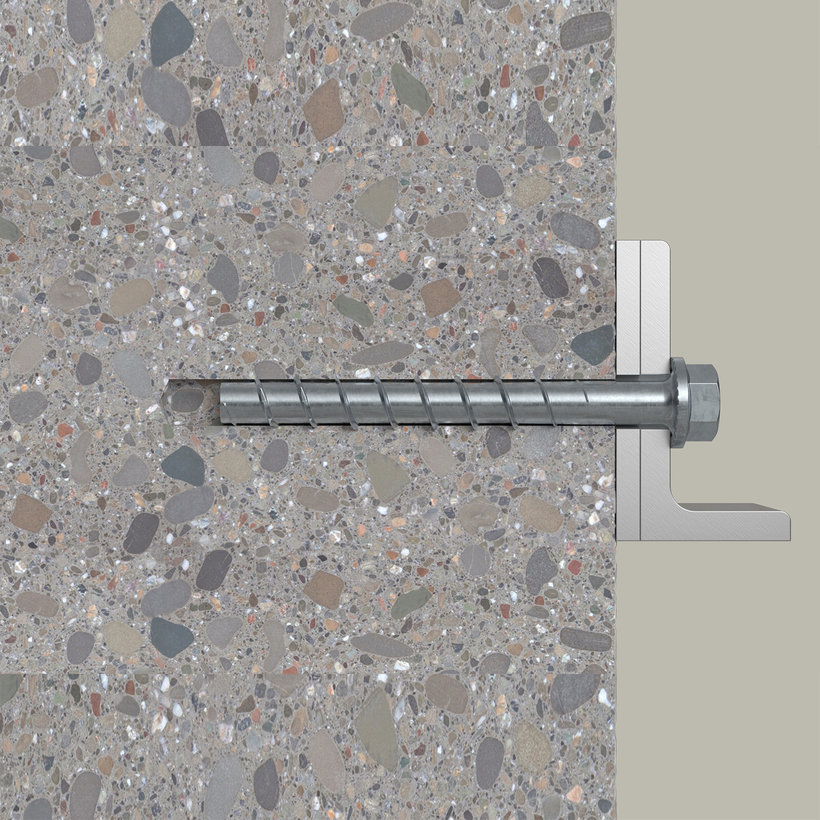

fischer šroub do betonu UltraCut FBS II US je výkonný kotevní prostředek vyznačující se výjimečně jednoduchou montáží. Šestihranná hlava šroubu je opatřená podložkou, díky níž je kotva vhodná pro oválné otvory, ale také k upevnění tesařských prvků. Spolehlivost a bezpečnost šroubu UltraCut FBS II zaručují Evropské technické schválení (použití do tlačené i tažené zóny betonu a v seizmicky aktivních oblastech) a klasifikace požární odolnosti R 120. Tvar samořezného závitu umožňuje rychlou a snadnou montáž. Při vrtání do stropu a do podlahy není nutné čištění vyvrtaného otvoru. Kotvení tvarovým spojem nevnáší do kotevního podkladu napětí, a tak je možné umístit šrouby velmi blízko k okraji.

Výhody:

• Až tři certifikované kotevní hloubky šroubu UltraCut FBS II US umožňuje použít stejný šroub k upevnění tří předmětů s různou tloušťkou.
• Samořezný závit jedinečného tvaru rychle proniká do betonu.
• Při svislé montáži není nutné čištění vyvrtaného otvoru (při aplikaci do podlahy nebo do stropu). Při montáži do podlahy je však nutné vrtat otvor hlubší o 3 x průměr otvoru.
• Princip tvarového spoje nevnáší do kotevního podkladu napětí a umožňuje malé osové vzdálenosti mezi kotvami a vzdálenosti k okraji.
• ETA certifikát umožňuje použití šroubu do tažené zóny betonu s kategorií seizmického zatížení C1 a C2.
• Certifikát taky umožňuje povolit šroub kvůli vyrovnání předmětu, např. liniové ocelové konstrukce (zábradlí) a jeho opětovné utažení.
• Šroub lze opětovně použít jen za předpokladu, že projde testem kontrolní šablonou.

Aplikace:

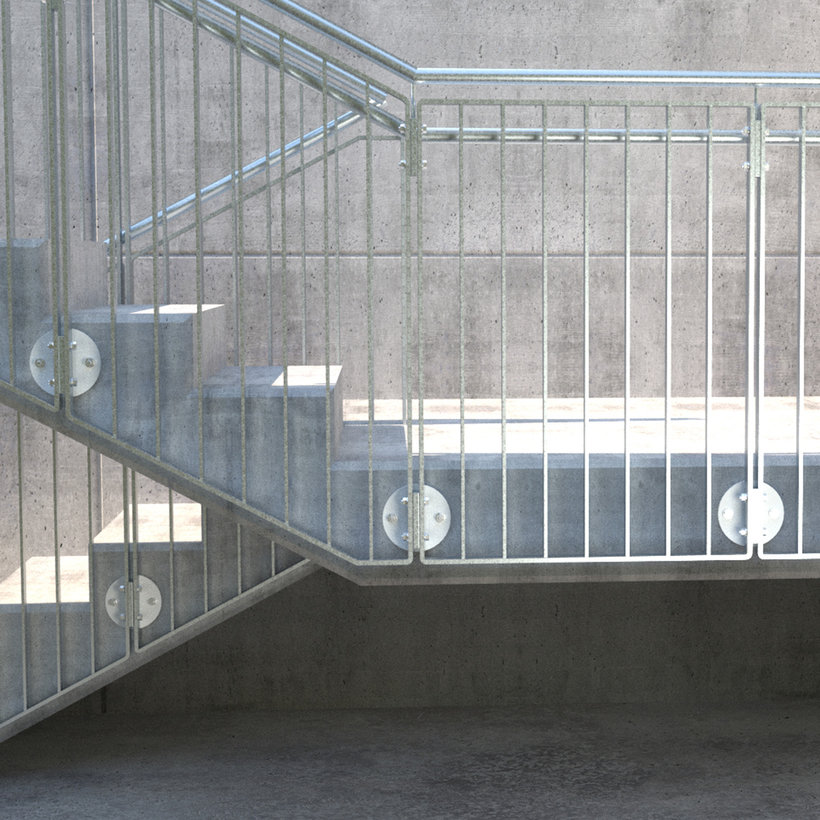

• Zábradlí
• Konzoly/Patní plechy
• Kovové profily
• Regálové systémy
• Ochrany proti nárazu
• Ocelové nosníky
• Dočasné kotvení, např. vybavení staveniště

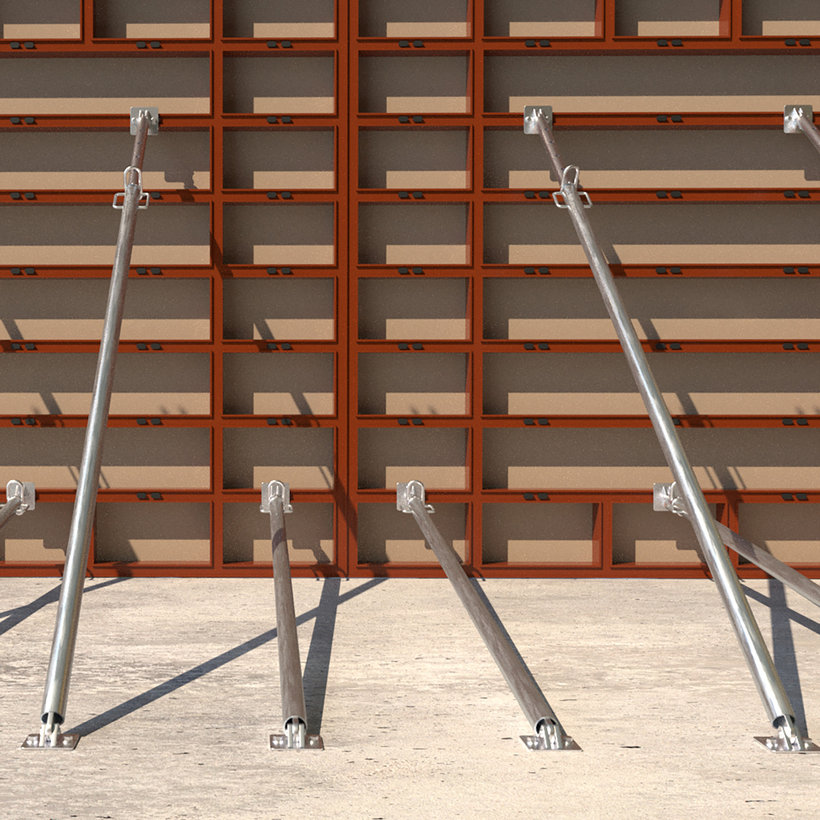

• Opory bednění

Stavební materiály:

• Beton C20/25 až C50/60, tažená i tlačená zóna
• Beton C12/15
• Plné stavební materiály
• Zdivo s hutnou strukturou

Certifikáty:

• ETA-15/0352
• ETA-20/0321
• ETA-20/0134
• DoP No. 0185
• DoP No. 0227
• DoP No. 0225
• EPD-Kiwa-EE-000492-EN

Princip funkce / montáž:

• UltraCut FBS II je vhodný pro průvlečnou montáž.
• V případě vrtání otvoru dutým vrtákem s odsáváním nebo v případě svislé montáže (strop, podlaha) není nutné vyvrtaný otvor čistit. Pouze do podlahy musí být otvor vrtaný standardním vrtákem hlubší o 3 x průměr kotvy.
• K montáži doporučujeme použít rázový utahovák s průmyslovou hlavicí nebo kvalitním bitem TORX.
• Správná montáž je dokončena, když hlava šroubu dosedá k povrchu kotveného předmětu.

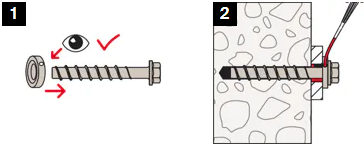

Instalace:

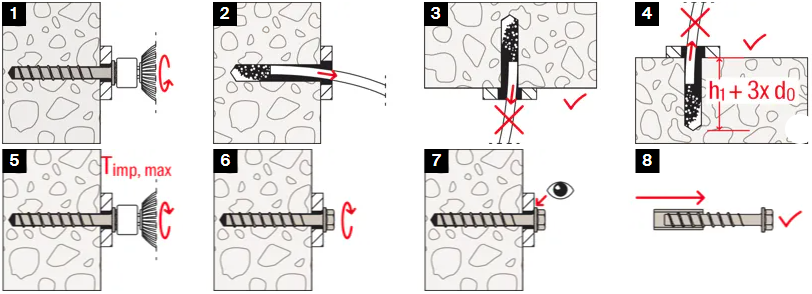

Montáž kotvy UltraCut FBS II do betonu:

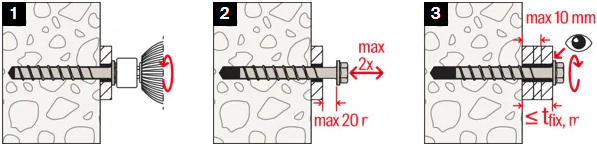

Nastavení upevnění:

Doplňující informace pro seismické aplikace:



Video:

Zdroj obrázků: skupina podniků fischer
