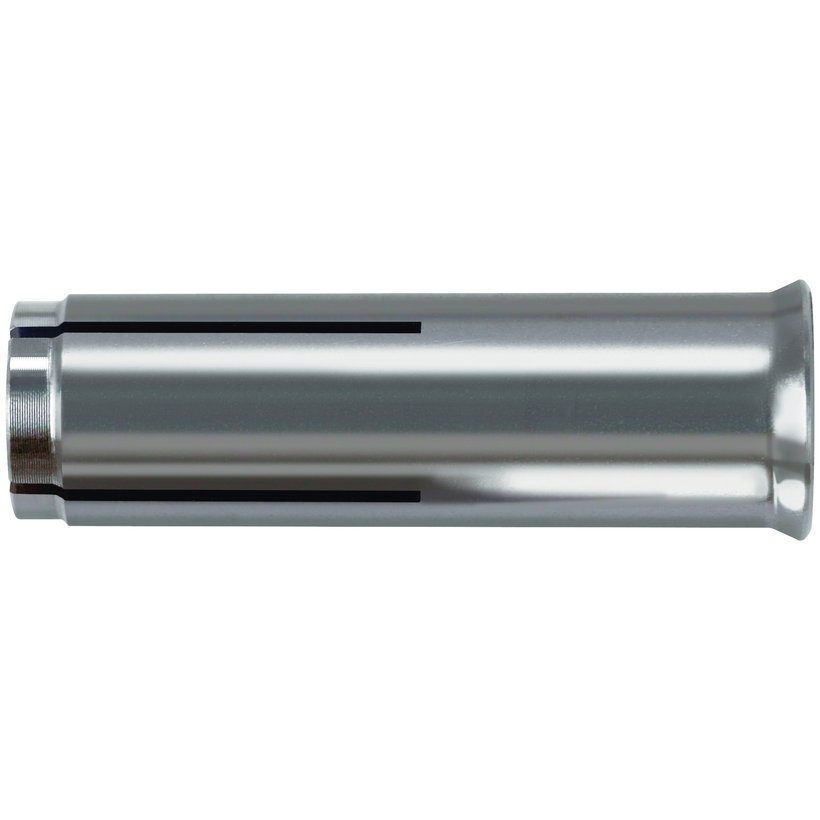

Fischer Zarážecí kotva EA II M8x40 R nerezová ocel

Zarážecí kotva EA II M8x40 nerezová ocel

Zarážecí kotva s límečkem pro rychlou, snadnou a hospodárnou montáž

Fischer narážecí kotva EA II je upevňovací prvek s vnitřním závitem vyráběný z galvanicky zinkované oceli nebo nerezové oceli. Je ideální k upevnění sprinklerů, kabelových lávek či konzolí a to ve vnitřním i venkovním prostředí. Evropské technické schválení pokrývá aplikace do tlačené zóny betonu, vícenásobné upevnění nenosných systémů v tažené zóně betonu a třídu požární odolnosti R 120. Výrobek se usadí do vyvrtaného otvoru do roviny s povrchem kotevního podkladu. Límec předchází zapadnutí kotvy. Následně se aktivuje pomocí montážního přípravku EAW H Plus manuálně nebo pomocí vrtacího kladiva a přípravku EA II S- SDS. Jádro se zarazí na konec kotvy a rozepře ji proti stěně vyvrtaného otvoru. Kotva přenáší zatížení spolehlivě do betonu prostřednictvím třecího spoje.



Vlastnosti:

• Snadná montáž zatlučením: bez rizika zapadnutí kotvy do otvoru díky výraznému límečku.
• Kombinuje se s běžnými metrickými šrouby a závitovými tyčemi.
• Snadná vizuální kontrola díky ražbě v límci kotvy.
• Schválení ETA pro beton bez trhlin a vícenásobná upevnění.

Technické údaje:

Průměr vrtáku: 10mm
Min. hloubka zašroubování: 8mm
Max. hloubka zašroubování: 14mm

Výhody:

• Límeček zabraňuje zapadnutí kotvy do vyvrtaného otvoru a předchází tak komplikacím při zatloukací montáži.
• Vnitřní závit je vhodný pro běžné šrouby a závitové tyče s metrickým závitem, takže lze zvolit upevňovací prvek podle potřeby aplikace.
• Montážní přípravek EMS pro vrtací kladiva usnadňuje a urchluje montáž a přináší značnou úsporu času při sériových montážích velkého počtu kotev.
• Při správné ruční montáži přípravkem EHS Plus se do viditelné části kotvy otiskne ražba, díky níž je snadné provést vizuální kontrolu dostatečného rozepření kotvy.
• Fixační bod v hloubce hef 25 mm drží kotvu ve vyvrtaném otvoru před okamžikem rozepření.
• Černý fixační bod zabraňuje kotvě ve vypadnutí z otvoru před rozepřením při montáži do stropu.

Aplikace:

• Potrubní a vzduchotechnické rozvody
• Sprinklery
• Kabelové trasy a vodiče
• Mříže
• Ocelové konstrukce
• Stroje
• Konzoly
• Opory bednění

Stavební materiály:

• Tažená zóna betonu C20/25 až C50/60, k vícenásobnému upevnění nenosných systémů
• Beton C20/25 až C50/60, tlačená zóna
• Beton C12/15
• Přírodní kámen s celistvou strukturou

Certifikáty:

• ETA-07/0135
• ETA-07/0142
• DoP No. 0756-CPD-0332
• DoP No. 0292
• DoP No. 0291

Princip funkce / montáž:

• Kotva EA II je vhodná pro předsazenou montáž.
• Zarážecí kotvu zasuňte do vyvrtaného otvoru a kladivem ji zarazte tak, aby lícovala s povrchem, ke kterému se kotvení provádí.
• Potom se pomocí osazovacího přípravku EAW H Plus (alternativně pomocí strojního osazovacího přípravku EA II S‑SDS) rozepře pouzdro zaražením vnitřního kolíku a tím se upevní do stěny otvoru.
• Osazovací přípravky musí dosedat k okraji kotvy, aby došlo ke správnému rozepření.

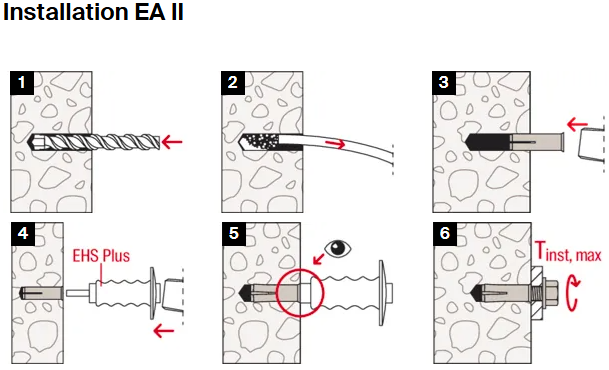

Montáž:

Zdroj obrázků: skupina podniků fischer
