Fischer Objímka univerzální FRS-L 85-93

Objímka univerzální FRS-L 85-93

Rozměr: 85-93 mm

Dvoušroubová objímka s rychlouzavíracím zámkem a upevňovací maticí s kombinovaným závitem. Fischer FRS-L Universal je všestranná dvoušroubová objímka z galvanicky zinkované ocele DD11 s kombinovanou upevňovací maticí M8/M10. Objímka je držitelem protokolu o provedení zvukově izolační zkoušky. Rychlouzavírací mechanismus zaručuje svižnou a snadnou montáž. Díky dvěma šroubkům lze průměr a sílu sevření objímky snadno přizpůsobit skutečnému vnějšímu průměru potrubí od 8 do 119 mm. Objímka se zavěšuje pomocí závitových tyčí nebo kombišroubů ve vnitřním prostředí v souladu s požadavky na požární odolnost R 120 a MLAR. Objímka vyhovuje požadavkům DIN 4109 díky pryžové vložce bez obsahu chlóru a silikonu.



Funkce:

• Ocelový pásek s prolisem má vyšší tuhost a stabilitu.
• Zvukově izolační vložka pevně drží na mistě i při posouvání potrubí v uzavřené objímce.
• Upevňovací matice s kombinovaným závitem M8/M10 dovoluje použít širší škálu spojovacích prvků.
• Šroubky jsou zabezpečeny proti vypadnutí při montáži.
• Požární odolnost R120.
• Požární certifikát R30 podle MLAR pro kabelové systémy.

Výhody:

• Protipožární test report a protokol o zkoušce zvukové izolace jsou objektivní zárukou funkčnosti výrobku.
• Specifický rychlouzavírací mechanismus s profilovanými rohy pro snadnou a časově úspornou montáž.
• Profilovaný kovový pásek objímky s ohnutými okraji zabraňuje sklouznutí pryžové izolace při umísťování trubky.
• Pomocí dvou uzavíracích šroubků je snadné přizpůsobit sevření skutečnému vnějšímu průměru trubky.
• Upevňovací matice s kombinovaným závitem M8/M10 umožňuje optimalizovat další upevňovací prvky - závitové tyče, kombišrouby a kotvy.
• Pojistka proti vypadnutí šroubku pro hladkou a bezproblémovou montáž.
• Pro jednoduché a rychlé upevnění trubek pomocí závitových tyčí a kombišroubů

Vlastnosti:

• Materiál: ocel DD11 (1.0332) dle DIN EN 10111
• Zinkování: galvanické zinkování, min. 5 µm podle DIN EN ISO 4042
• Upínací matice: navařená, M8/M10 klíč 13mm
• Upevňovací šroub: plochá hlava s kombinovanou drážkou
• Zvukově izolační vložka: Materiál:SBR/EPDM; bez chloridů; bez silikonu
• Zvuková izolace: pro DIN 4109
• Teplotní rozmezí: -40°C do +100°C
• Tvrdost: 55 ± 5° Shore A
• Požární klasifikace dle DIN 4102: Třída B2

Certifikáty:

• FEB/FS-80/17 - 1
• GS 3.2/18-120-2

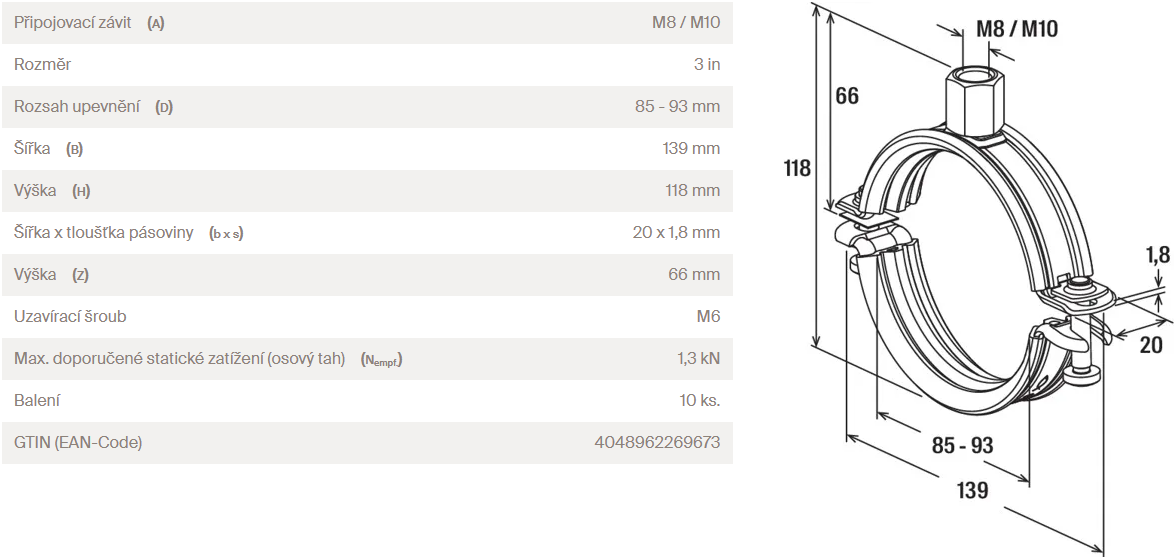

Specifikace:

Instalace:

Zdroj obrázků: skupina podniků fischer
