Fischer Rámová hmoždinka SXRL 8x140 T

Fischer rámová hmoždinka SXRL 8 x 140 T

Všestranná hmoždinka s variabilní kotevní hloubkou

Rozměr: 8x140 mm

Rámová hmoždinka fischer SXRL se šroubem se zápustnou hlavou a se třemi kotevními hloubkami je certifikovaná pro vícenásobné upevnění nenosných systémů do betonu, zdiva a pórobetonu. SXRL 10 je certifikovaná i pro jednotlivá kotvení do betonu. Dva rozpěrné elementy se v pórobetonu a v plných stavebních materiálech spojí v jednu dlouhou rozpěrnou zónu. Při kotvení do děrovaného zdiva se pevně zachytí za nejsilnější obvodovou přepáž

ku a do vnitřní struktury cihly vnáší zbytkové napětí šetrně a rovnoměrně po celé své délce. Varianta s nerezovým šroubem se zápustnou hlavou je vhodná především k upevnění dřevěných prvků ve vnějším prostředí a je dostupná v průměrech 8, 10 a 14 mm s užitnými délkami max. 210 mm, což pokrývá celou řadu rozmanitých aplikací.



Hlavní funkce:

• Posouzení ETA s vynikajícími hodnotami únosností: bezpečné vícenásobné upevnění nenosných systémů v betonu a ve zdivu.
• Dlouhý rozpěrný prvek se třemi možnými kotevními hloubkami dělá z hmoždinky SXRL všestranný výrobek.
• Díky speciální geometrii hmoždinky jsou rozpěrné síly rovnoměrně rozloženy v otvoru. I u křehkých děrovaných materiálů se vnitřní křehká struktura cihly zachová a pomáhá přenášet zatížení.
• Jednoduchá aplikace: Žebírka zabraňují hmoždince v protočení během montáže.

Výhody:

• Dlouhá rozpěrná zóna dlouhá se třemi alternativními kotevními hloubkami 50, 70 a 90 mm (SXRL 8 a 10) anebo 70 a 90 mm (SXRL 14) dělá z rámové hmoždinky SXRL výjimečně všestranný výrobek.
• Dík svému speciálmu tvaru hmoždinka roznáší napětí ve stavebním materiálu šetrně a rovnoměrně po celé délce otvoru.
• Hmoždinka fischer SXRL je certifikovaná pro jednotlivá upevnění do tažené zóny betonu. Lze ji použít např. k upevnění žaluzií či zábradlí, což z ní dělá zajímavou alternativu k ocelovým kotvám.
• Postranní žebírka na vnějším plášti hmoždinky zabraňují jejímu protočení během montáže.
• Široká nabídka SXRL s užitnými délkami až 290 mm umožňuje zvolit si tu správnou pro každé použití.

Aplikace:

• Fasádní, stropní a střešní konstrukce ze dřeva a kovu
• Okna
• Vrata a dveře
• Skříně
• Závěsné skříňky v kuchyni
• Hranoly
• Nosníky
• TV konzoly
• Obložení stěn
• Kovové konzole
• Kovové sloupky a podpěry
• Elektroinstalace
• Kabelové lávky

Stavební materiály:

• Svisle děrované cihly
• Pórobeton
• Dutinové panely z lehčeného betonu
• Děrované vápenopískové cihly
• Tepelně izolační desky
• Plné bloky z lehčeného a normálního betonu
• Plná cihla
• Plné vápenopískové cihly
• Beton ≧ C12/15
• Přírodní kámen s celistvou strukturou
• Sádrokartonové desky

Certifikáty:

• ETA-07/0121
• DoP No. 0329

Princip funkce / montáž:

• SXRL je vhodná pro průvlečnou montáž
• V dutinových stavebních materiálech obě rozpěrné zóny roznášejí šetrně napětí do stavebního materiálu. Druhá zóna je citlivější vůči vnitřním přepážkám, a tak i ony pomáhají přenášet zatížení.
• V pórobetonu a plných materiálech se obě zóny spojí v jeden dlouhý prvek, který rovnoměrně přenese zatížení do stavební konstrukce.
• SXRL-T se zápustnou hlavou je vhodná k upevnění tesařských konstrukcí.

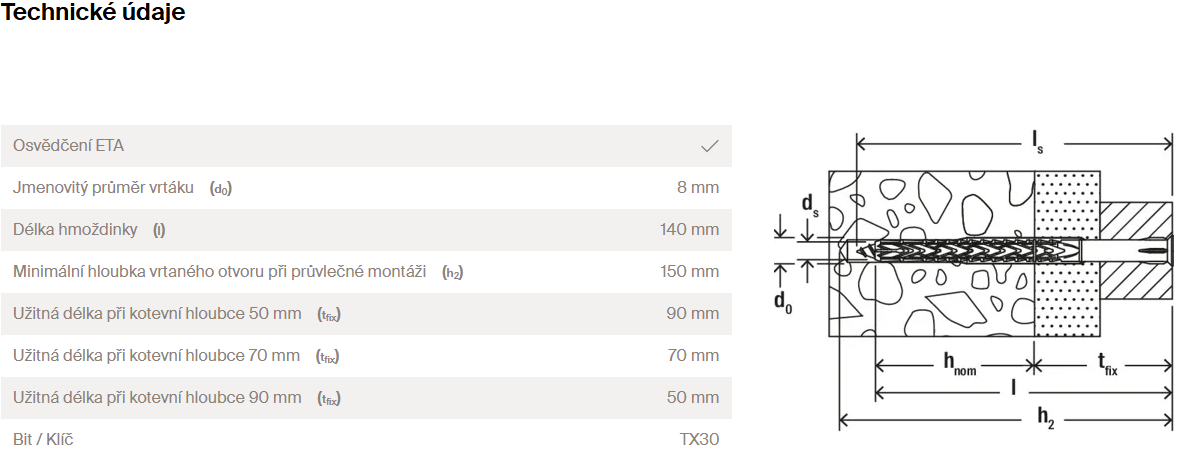

Technická data:

• Priemer vrtáku –  8 mm
• Dĺžka kotvy – 140 mm
• Min. hĺbka vŕtaného otvoru – 150 mm

Montáž:



Zdroj obrázků: skupina podniků fischer
