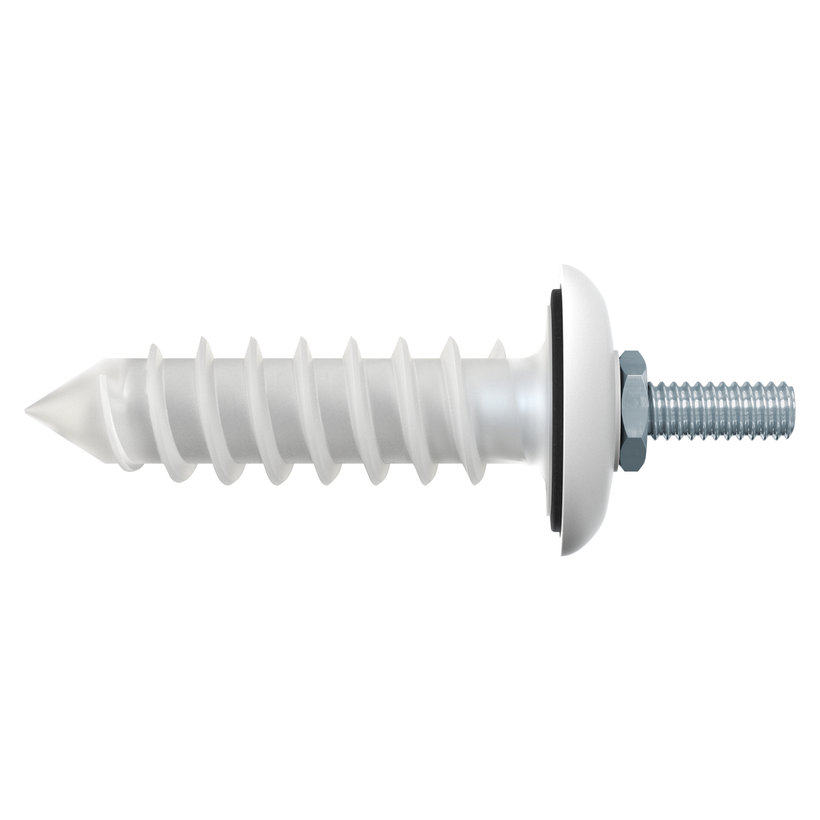

Fischer Hmoždinka do izolačních desek FID-R

Hmoždinka do izolačních desek FID-R

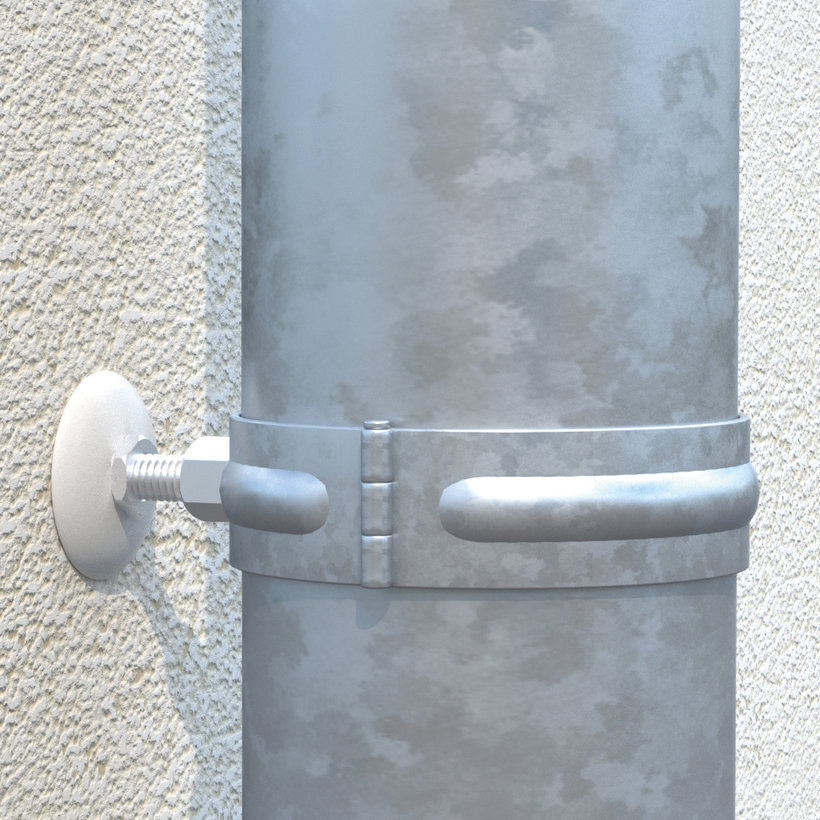

Upevnění dešťových svodů do tepelně izolačních desek bez vytvoření tepelného mostu

Fischer hmoždinka FID-R slouží k upevnění dešťových svodů na vnější kontaktní zateplené fasády s omítkou (ETICS). Nejmenší přípustná tloušťka izolantu je 100 mm. K osazení hmoždinky je vhodné použít akku šroubovák. Vnější spirála hmoždinky se zařízne do izolantu a vytvoří spolehlivý tvarový zámek. Přiložená bílá krytka zabraňuje pronikání vlhkosti.

Výhody:

• Protože se hmoždinka ukotví jen v tepelném izolantu, nevznikají žádné tepelné mosty.

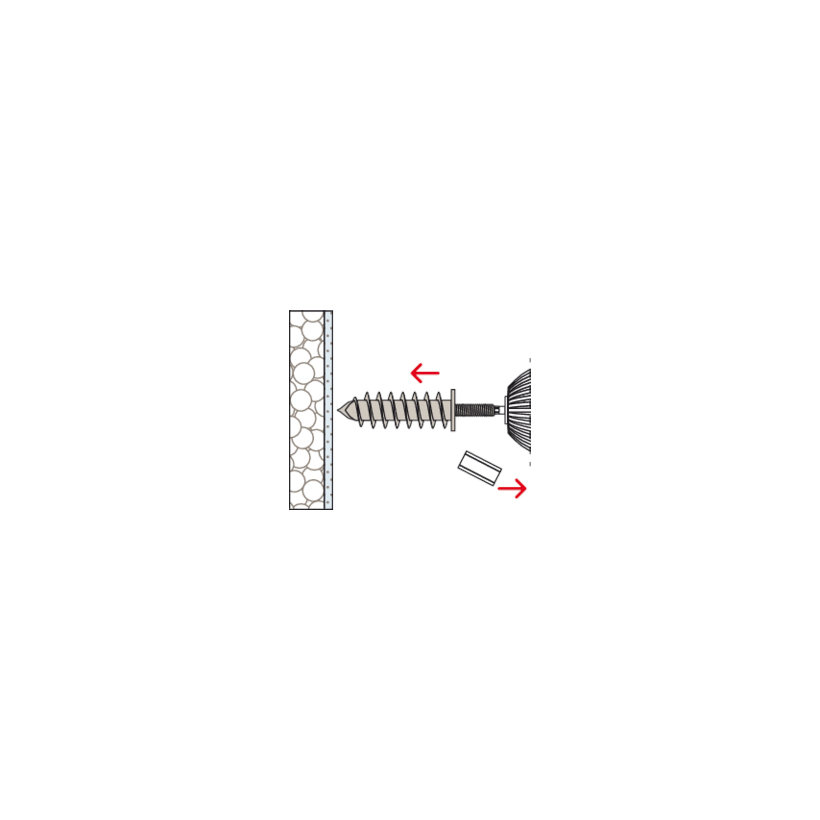

• Samovrtná špička si v povrchu fasády sama vyvrtá otvor, což šetří jeden krok při montáži a není zapotřebí žádných speciálních přípravků.
• Závitový kolík má vnitřní drážku TX, která nejlépe přenáší točivý moment a zabraňuje uvolnění bitu z drážky.

Aplikace:

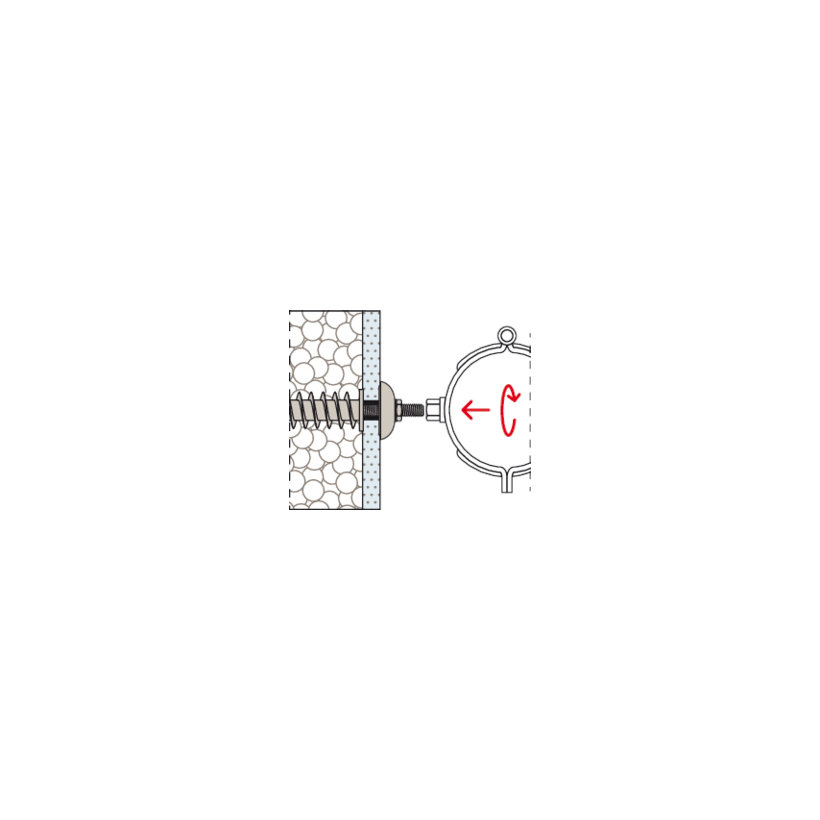

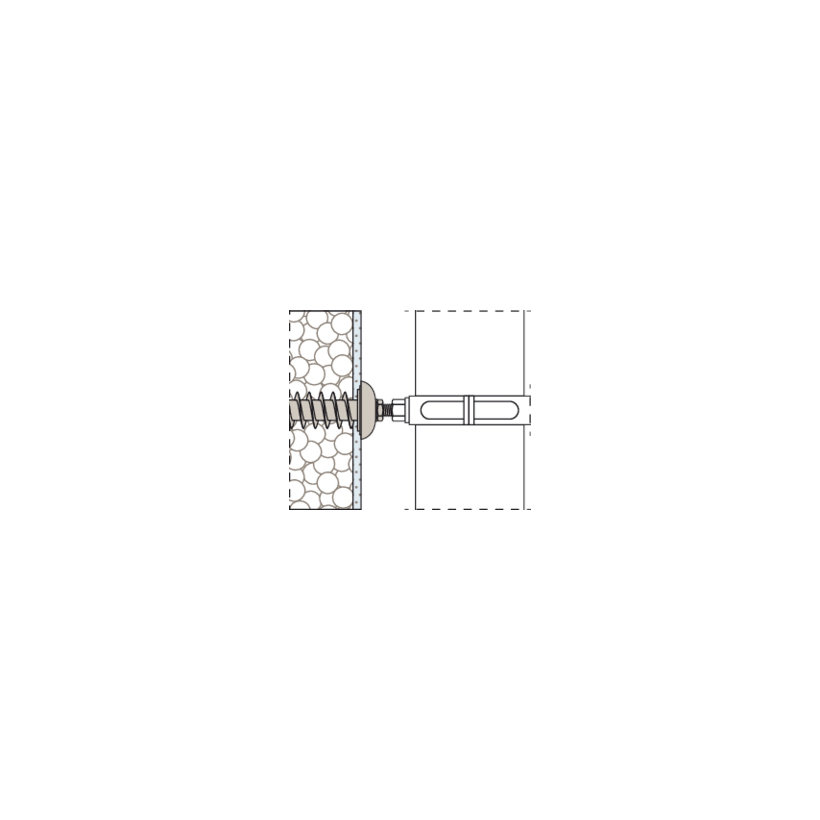

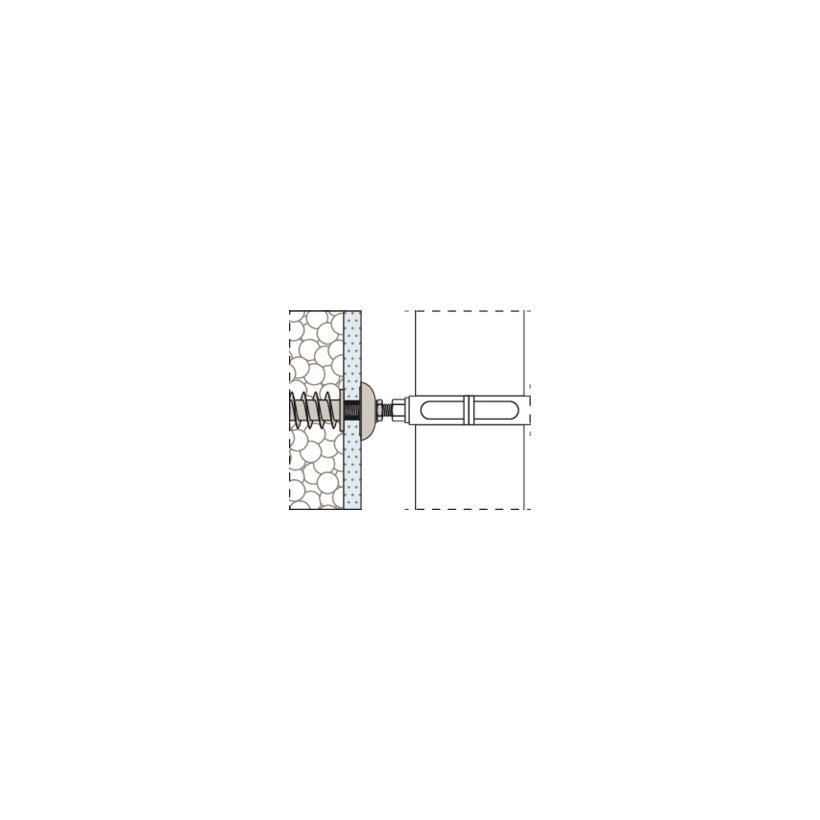

• Upevnění dešťových svodů bez vytvoření tepelného mostu

Stavební materiály:

• Polystyrénové desky
• Dřevovláknité desky
• Vnější tepelně izolační kompozitní systém (ETICS)

Princip funkce / montáž:

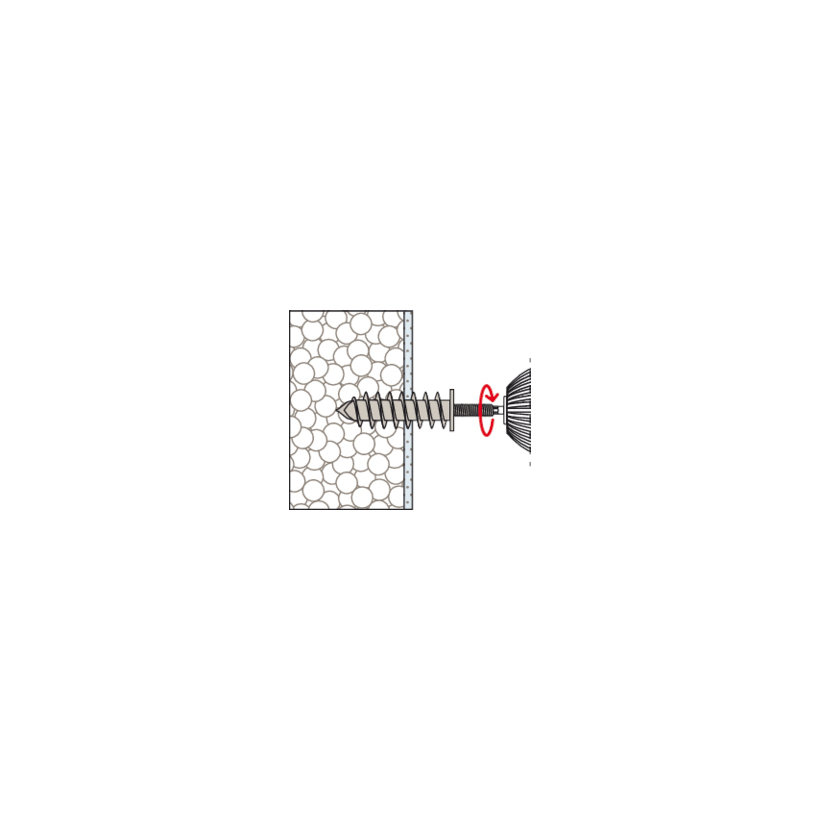

• K montáži není zapotřebí žádných speciálních nástrojů.

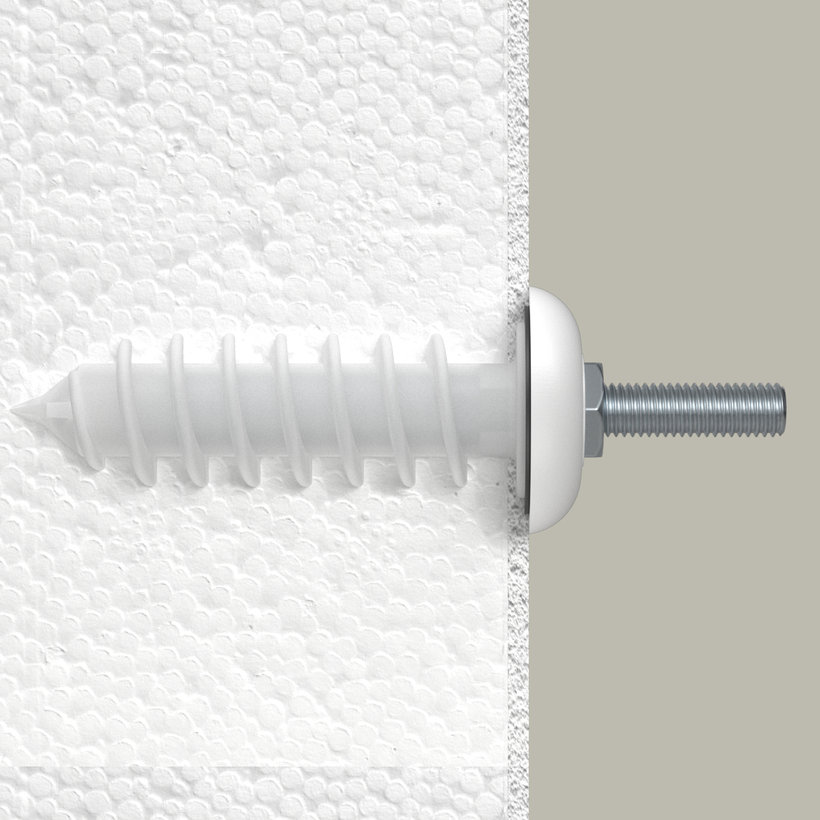

• Tělo hmoždinky se díky vnější spirále pevně zařízne do izolantu.
• Při montáži do dřevovláknitých desek je nutné v místě upevnění předvrtat otvor o průměru 16 mm.

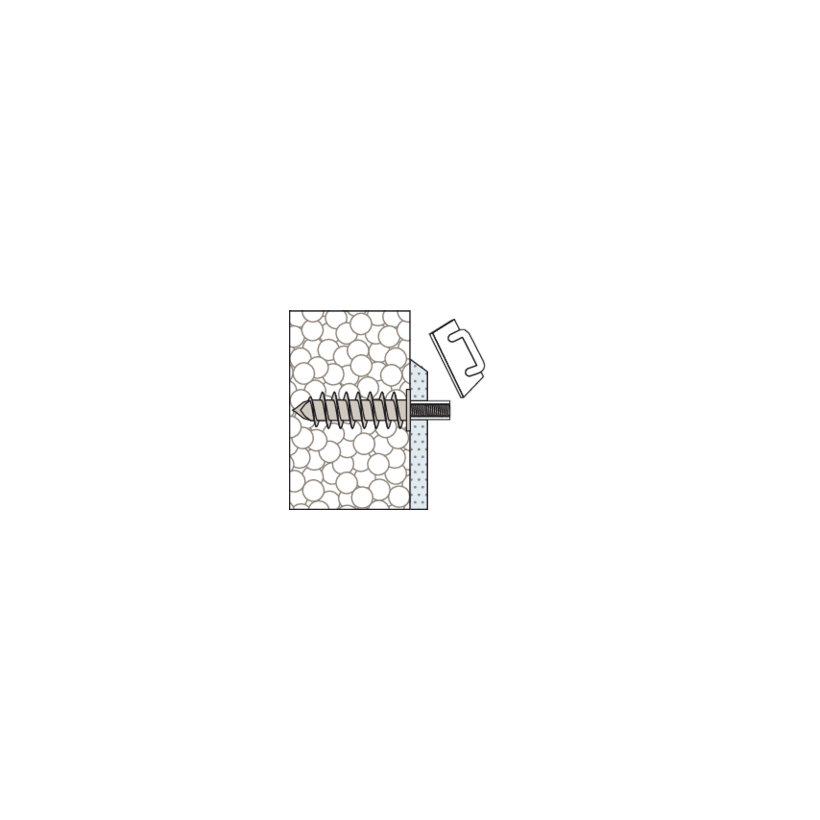

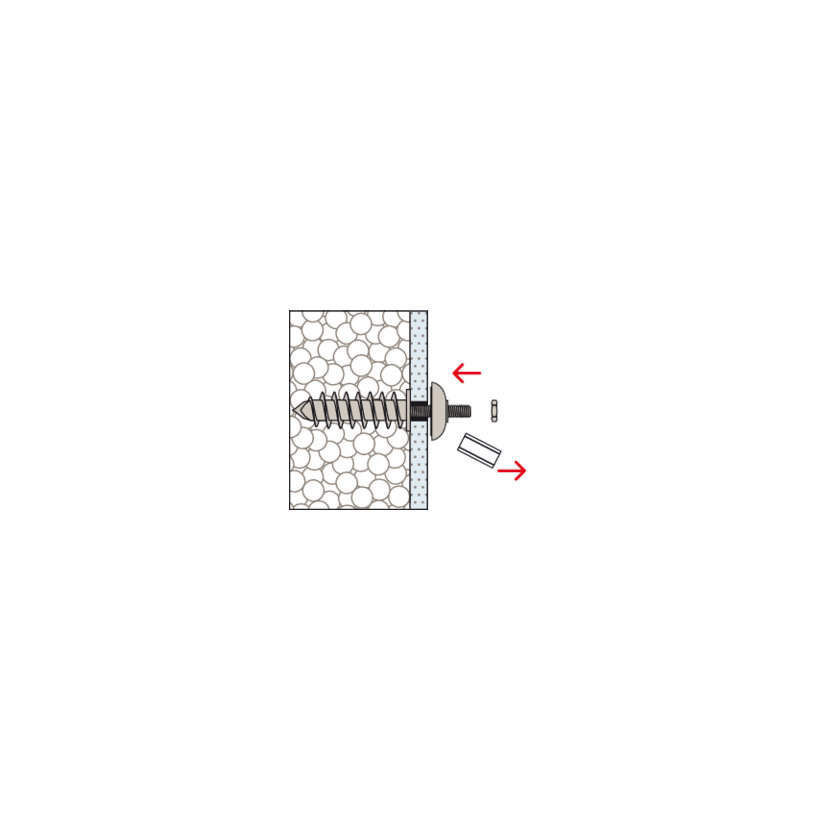

• Při montáži před provedením stěrky nebo finální omítky je závitový kolík ochráněn plastovou trubičkou.
• Přiložená krytka z bílého plastu předchází vnikání vody do fasády.

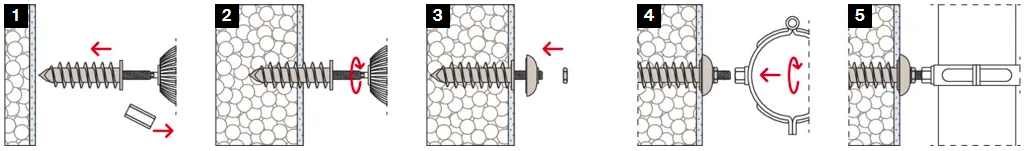

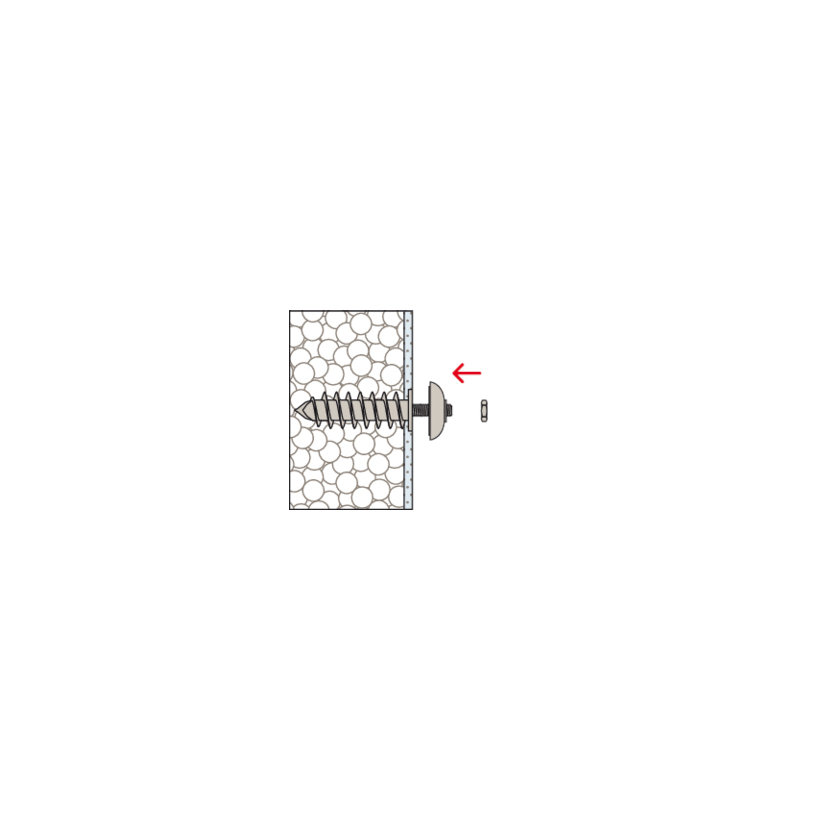

Instalace do omítnutých izolačních desek

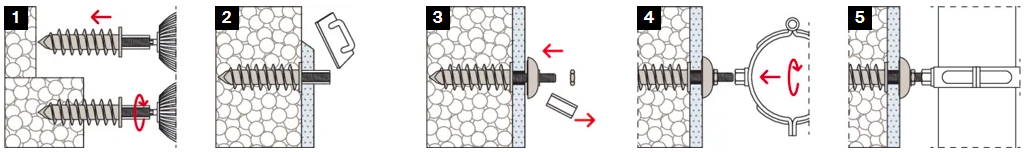

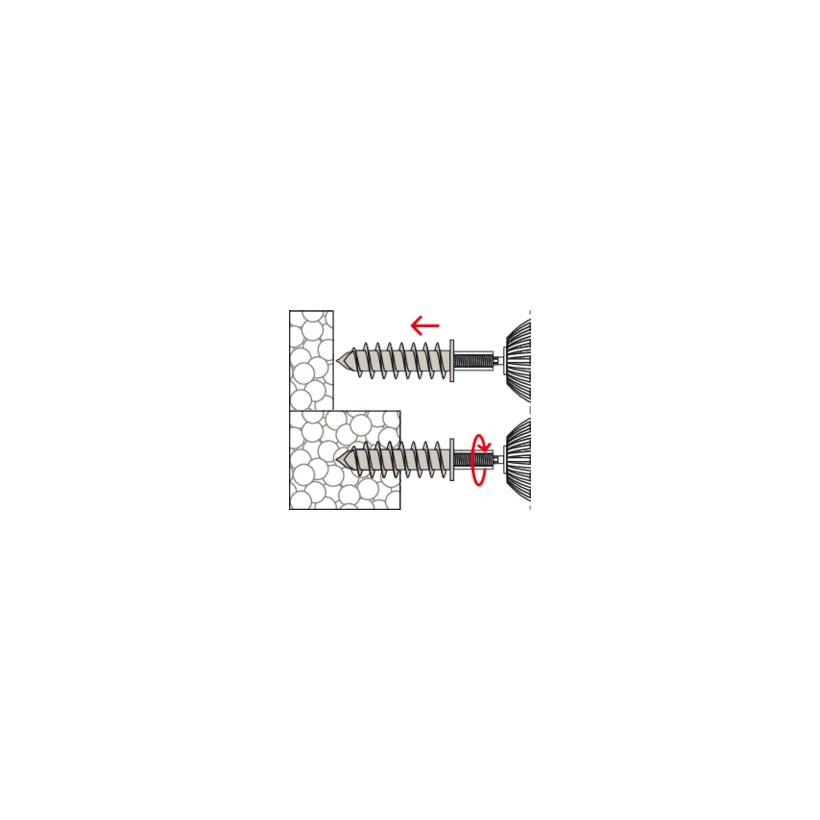

Montáž do neomítnutých izolačních desek

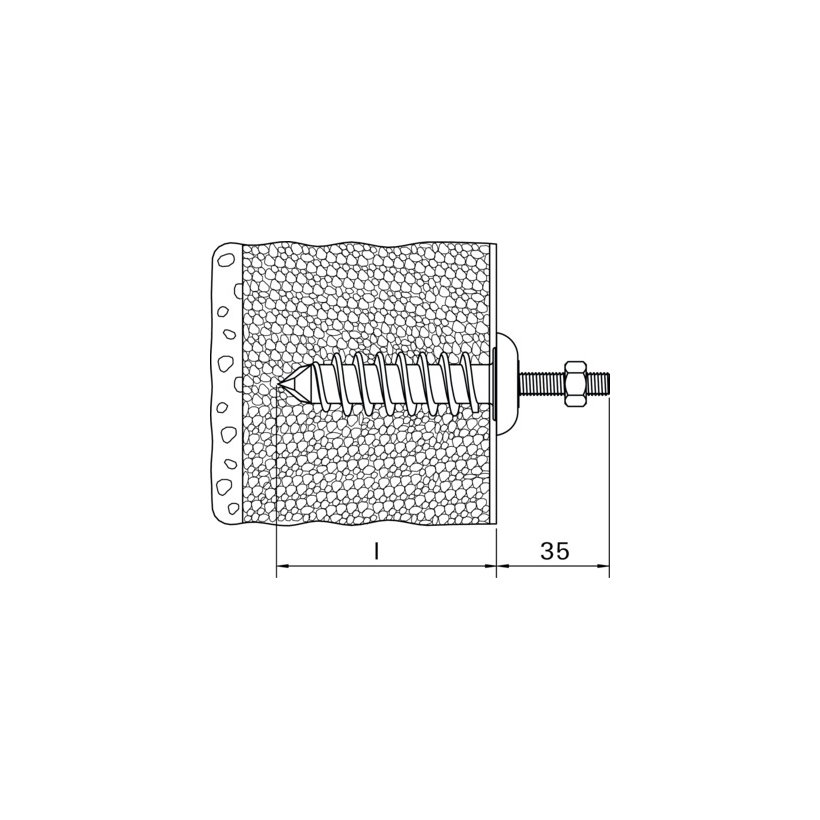

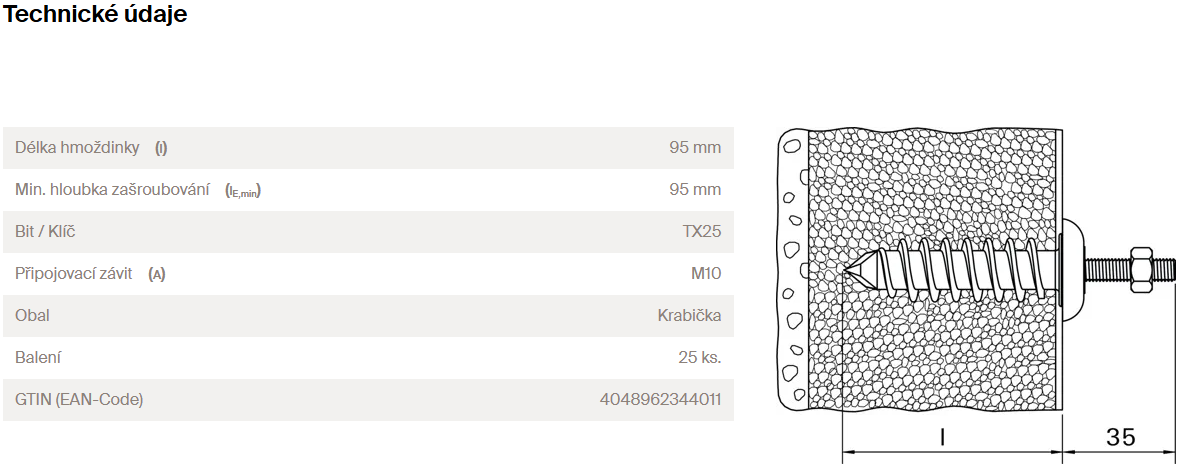

Technická data:

• Připojovací závit – M10
• Délka hmoždinky – 95 mm
• Min. hloubka zašroubování – 95 mm

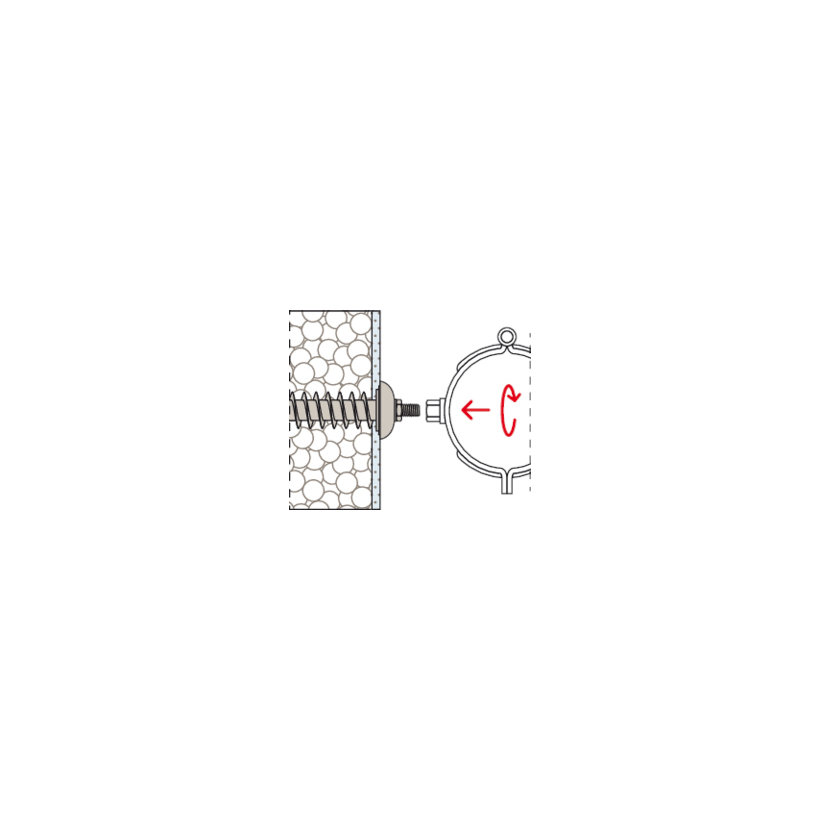

Montáž:

Zdroj obrázků: skupina podniků fischer
